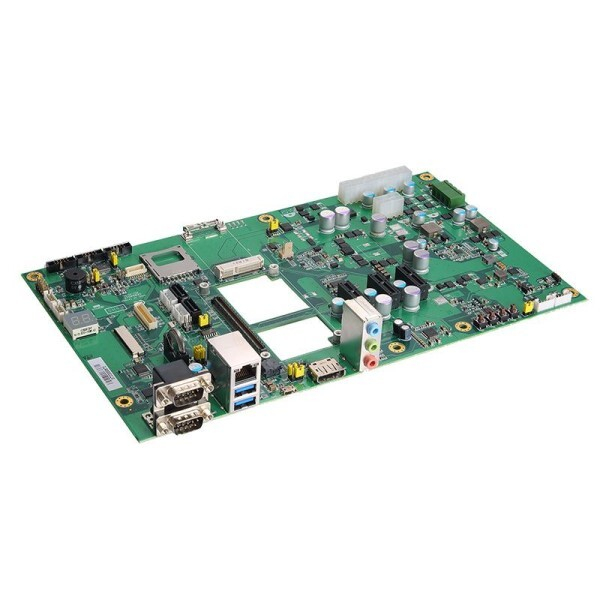

Плата Axiomtek CEB94017

Плата Axiomtek CEB94017 представляет собой базовую плату, разработанную для установки процессорных модулей стандарта COM Express Type 10. Эта плата служит основой для создания компактных и высокопроизводительных встраиваемых систем, обеспечивая необходимый набор интерфейсов и функциональность для различных промышленных и коммерческих применений.

Данная базовая плата от Axiomtek спроектирована для обеспечения гибкости и широких возможностей расширения, позволяя разработчикам легко интегрировать процессорные модули COM Express Type 10 и подключать разнообразные периферийные устройства. Она идеально подходит для использования в системах, где требуется высокая надежность, широкий диапазон рабочих температур и компактные размеры, таких как промышленная автоматизация, цифровые вывески, медицинское оборудование и транспортные системы.

Основные технические характеристики платы Axiomtek CEB94017:

• Тип: Базовая плата COM Express Type 10.
• Интерфейсы хранения данных: 2 порта SATA-300, 1 слот для SD-карты.
• Слоты расширения: 1 полноразмерный слот PCI Express Mini Card, 3 слота PCIe x1.
• Порты USB: 5 портов USB 2.0 (включая 4 через контактные группы и 1 micro USB), 2 порта USB 3.0.
• Видеоинтерфейсы: 1 DisplayPort, 1 разъем LVDS (40-контактный) / 1 разъем инвертора (8-контактный), 1 eDP. Предусмотрены перемычки для выбора напряжения LVDS-панели (3.3В/5В/12В) и выбора LVDS/eDP.
• Последовательные порты: 2 x TX/RX, 2 x RS-232/422/485.
• Сетевой интерфейс: 1 порт Gigabit Ethernet (10/100/1000 Мбит/с).
• Аудио: 1 аудиоразъем.
• GPIO: 4 канала ввода и 4 канала вывода.
• Отладка: Двухсегментный дисплей Port 80 для удобства отладки через интерфейс LPC.
• Входное напряжение: DC 5В - 20В (макс. 10А), поддержка режимов AT/ATX.
• Элемент питания: Литиевая батарея 3В/195мАч.
• Рабочая температура: От -40ºC до +85ºC.
• Размеры: 293.4 x 171.5 мм.
• Толщина платы: 1.6 мм.
• Сертификация: CE.
