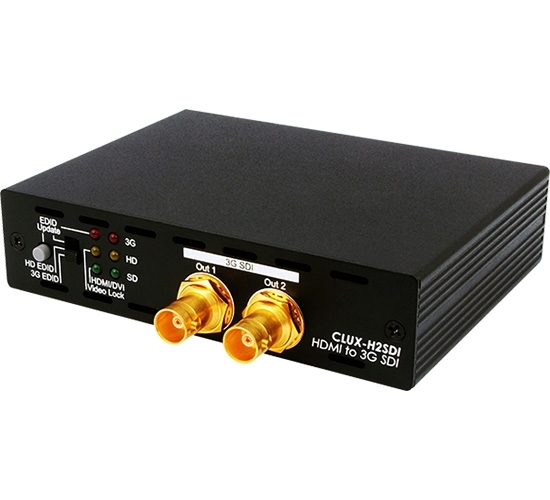

Преобразователь Cypress CLUX-H2SDI

Представляем Преобразователь Cypress CLUX-H2SDI – высокоэффективное устройство, разработанное для конвертации сигналов интерфейса HDMI 1.3 в профессиональные форматы SD/HD/3G-SDI. Этот преобразователь станет незаменимым инструментом для специалистов, которым требуется надежная передача высококачественного видеосигнала на большие расстояния и его отображение на SDI-совместимых дисплеях.

Преобразователь Cypress CLUX-H2SDI позволяет просматривать изображение с источников HDMI, включая сигналы с разрешением до 1080p, на дисплеях, оснащенных SDI-входом. Устройство не только преобразует видеосигнал, но и поддерживает эмбеддирование аудио, извлекая его из HDMI-потока (до 8 каналов PCM). Кроме того, предусмотрен отдельный 2-канальный аудиовход (RCA), что позволяет использовать преобразователь с источниками DVI-D, а также эмбеддировать внешний стереоаудиосигнал вместо аудио из HDMI. Выбор источника аудиосигнала осуществляется с помощью переключателя на корпусе прибора.

Одной из ключевых особенностей Преобразователя Cypress CLUX-H2SDI является наличие двух выходов SDI (распределитель сигнала 1:2), что позволяет одновременно выводить сигнал на два SDI-дисплея. Встроенная функция перетактирования сигнала (re-clocking) обеспечивает стабильность и целостность данных, значительно увеличивая возможную дистанцию передачи: до 300 метров для SD-SDI, до 200 метров для HD-SDI и до 100 метров для 3G-SDI. Преобразователь не изменяет разрешение и частоту кадров входного сигнала, сохраняя исходный формат на выходе.

Устройство оснащено управляемым эмулятором EDID, который позволяет захватывать данные EDID с устройств отображения или формировать собственный информационный блок, гарантируя совместимость с различными источниками сигнала. Компактный и надежный металлический корпус обеспечивает долговечность и удобство использования, а светодиодная индикация на передней панели информирует о текущем состоянии прибора.

Основные технические характеристики:

• Входной интерфейс: 1 x HDMI Type A (совместимость с HDMI 1.3, полоса пропускания 225 МГц).
• Выходные интерфейсы: 2 x BNC (SD/HD/3G-SDI).
• Максимальное поддерживаемое разрешение на HDMI входе: 1080p.
• Поддерживаемые форматы SDI: SD-SDI (SMPTE 259M-C), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M/425M-A/B).
• Битрейты SDI: 2.970 Гбит/с, 2.970/1.001 Гбит/с, 1.485 Гбит/с, 1.485/1.001 Гбит/с, 270 Мбит/с.
• Входной аудио: Эмбеддированное аудио из HDMI (до 8 каналов PCM), дополнительный 2-канальный аналоговый аудиовход (RCA).
• Поддержка EDID: Встроенный EDID по умолчанию и возможность записи EDID.
• Максимальная длина кабеля SDI:
  • SD-SDI: до 300 метров.
  • HD-SDI: до 200 метров.
  • 3G-SDI: до 100 метров.
• Особенности: Перетактирование сигнала (re-clocking), распределение сигнала 1:2, не изменяет разрешение и кадровую частоту.
• Корпус: Металлический.
• Примечание: Не поддерживает преобразование сигналов, защищенных HDCP.
