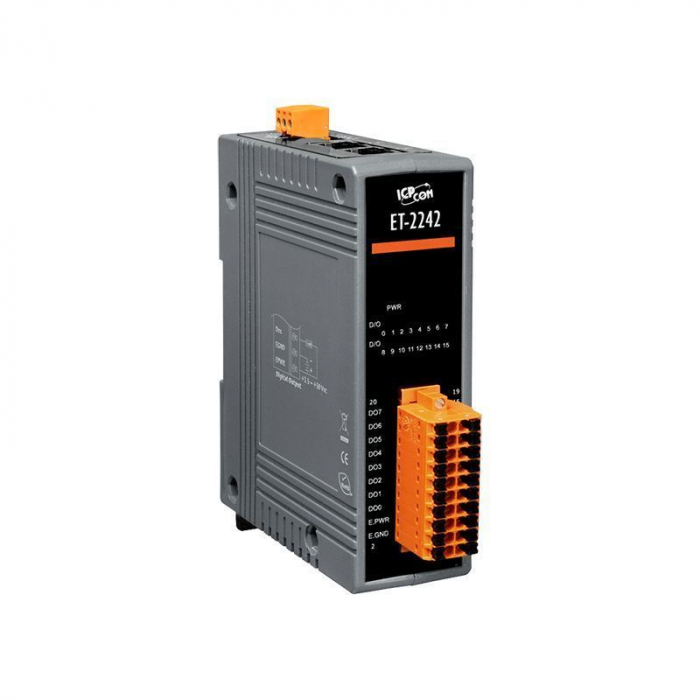

Модуль ICP DAS ET-2242

Модуль ICP DAS ET-2242 представляет собой высокоэффективное решение для систем промышленной автоматизации, обеспечивающее 16-канальный дискретный вывод. Этот модуль разработан для надежной и стабильной работы в сложных условиях, предлагая гибкость и простоту интеграции в существующие или новые системы управления. Благодаря наличию двух портов Ethernet со встроенным коммутатором, Модуль ICP DAS ET-2242 поддерживает топологию "гирлянда" (daisy-chain), что значительно упрощает монтаж, сокращает количество необходимой кабельной инфраструктуры и снижает общие затраты на развертывание системы.

Данный модуль оснащен выводами типа "открытый коллектор" (Sink-type), каждый из которых способен управлять нагрузкой до 650 мА, что делает его универсальным для различных применений. Встроенный веб-сервер обеспечивает удобную настройку и управление, а поддержка протоколов Modbus TCP/UDP, MQTT и SNMP V2c гарантирует широкую совместимость с различными программными платформами, включая HMI, SCADA и PLC-системы.

Модуль ICP DAS ET-2242 отличается повышенной надежностью благодаря комплексной защите от электромагнитных помех (EMS), включающей защиту от электростатического разряда (ESD) до ±8 кВ, быстрых переходных процессов (EFT) до ±4 кВ и импульсных перенапряжений (Surge) до ±3 кВ. Высокий уровень изоляции ввода/вывода в 3000 В постоянного тока (VDC) и изоляция Ethernet в 1500 В постоянного тока дополнительно повышают устойчивость к шумам в промышленных средах.

Основные технические характеристики:

Тип ввода/вывода: 16-канальный дискретный вывод (DO), тип "открытый коллектор" (Sink-type).

Максимальный ток нагрузки на канал: 650 мА.

Порты Ethernet: 2 x RJ-45, 10/100 Base-Tx, со встроенным коммутатором для подключения по схеме "гирлянда".

Поддерживаемые протоколы: Modbus TCP/UDP, MQTT, SNMP V2c.

Изоляция:

Изоляция ввода/вывода: 3000 В постоянного тока (VDC).

Изоляция Ethernet: 1500 В постоянного тока (VDC).

Защита от электромагнитных помех (EMS):

ESD (IEC 61000-4-2): ±8 кВ (контакт), ±16 кВ (воздух).

EFT (IEC 61000-4-4): ±4 кВ (линия питания).

Surge (IEC 61000-4-5): ±3 кВ.

Процессор: 32-битный ARM MCU.

Питание: +10 ~ +30 В постоянного тока (VDC) с защитой от обратной полярности.

Максимальное энергопотребление: 3.5 Вт.

Рабочая температура: от -25°C до +75°C.

Размеры (Д x Ш x В): 127 мм x 33 мм x 99 мм.

Дополнительные функции: Встроенный веб-сервер, двойной сторожевой таймер (Dual Watchdog), функция I/O Pair Connection (Push and Pull), светодиодные индикаторы состояния ввода/вывода.
