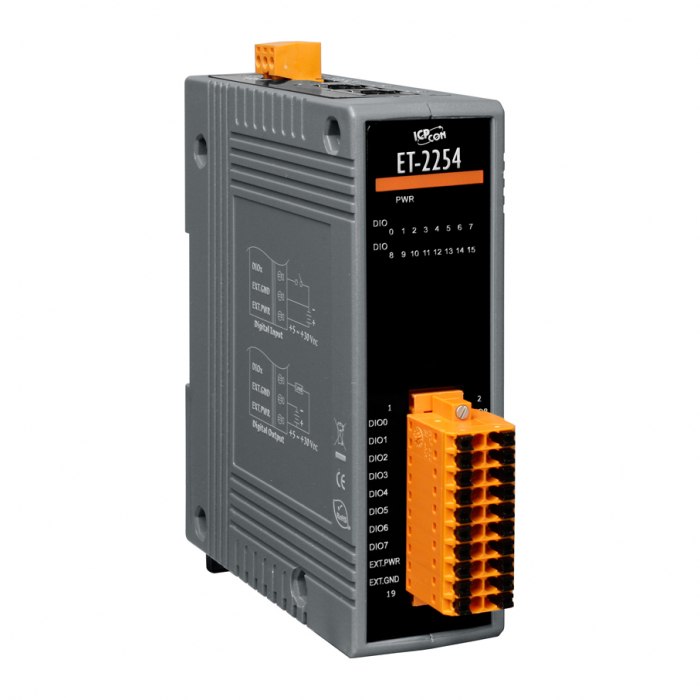

Модуль ICP DAS ET-2254

Модуль ICP DAS ET-2254 представляет собой универсальное решение для дискретного ввода/вывода, разработанное для широкого спектра промышленных применений. Этот 16-канальный модуль обеспечивает гибкость, позволяя настраивать каждый канал как цифровой вход или выход, что делает его адаптируемым к различным задачам автоматизации и мониторинга. Благодаря встроенному 2-портовому Ethernet-коммутатору, Модуль ICP DAS ET-2254 поддерживает подключение по топологии "Daisy-Chain", что значительно упрощает монтаж, сокращает количество необходимой проводки и снижает затраты на инфраструктуру в распределенных системах.

Модуль идеально подходит для интеграции в существующие системы управления, поддерживая популярные промышленные протоколы, такие как Modbus TCP/UDP, MQTT и SNMP V2c. Это обеспечивает бесшовное взаимодействие с HMI, SCADA-системами, ПЛК и другим программным обеспечением. Надежная работа в промышленных условиях гарантируется благодаря встроенной защите от электростатических разрядов (ESD), электрических быстрых переходных процессов (EFT) и скачков напряжения, а также изоляции ввода/вывода.

Основные технические характеристики Модуля ICP DAS ET-2254:

Тип каналов: 16 универсальных каналов дискретного ввода/вывода (DIO), каждый из которых может быть настроен как вход или выход.

Максимальная нагрузка цифрового вывода: 100 мА на канал.

Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-TX (разъем RJ-45) со встроенным коммутатором.

Поддерживаемые протоколы: Modbus TCP/UDP, MQTT, SNMP V2c.

Процессор: 32-битный ARM MCU.

Напряжение питания: От +10 до +30 В постоянного тока.

Потребляемая мощность: До 3.3 Вт (макс.).

Изоляция ввода/вывода: 3000 В постоянного тока.

Защита: Защита от электростатических разрядов 8 кВ, защита от электрических быстрых переходных процессов 4 кВ, защита от скачков напряжения 3 кВ.

Рабочая температура: От -25°C до +75°C.

Тип дискретного ввода: Сухой контакт.

Тип дискретного вывода: Открытый коллектор.

Выходное напряжение дискретного вывода: От 5 до 30 В.

Монтаж: На DIN-рейку или на стену.

Дополнительные функции: Встроенный веб-сервер для конфигурации, двойной сторожевой таймер (Dual Watchdog), функция I/O Pair Connection (Push и Pull), светодиодные индикаторы состояния ввода/вывода, настраиваемые значения включения и безопасные значения для цифровых выходов.

Габариты (ШхВхГ): 33 мм x 99 мм x 127 мм.

Модуль ICP DAS ET-2254 оснащен съемными клеммными колодками, что обеспечивает простоту и надежность подключения в промышленных условиях. Возможность удаленного управления через Ethernet-сеть делает его эффективным инструментом для мониторинга и контроля в различных промышленных приложениях.
