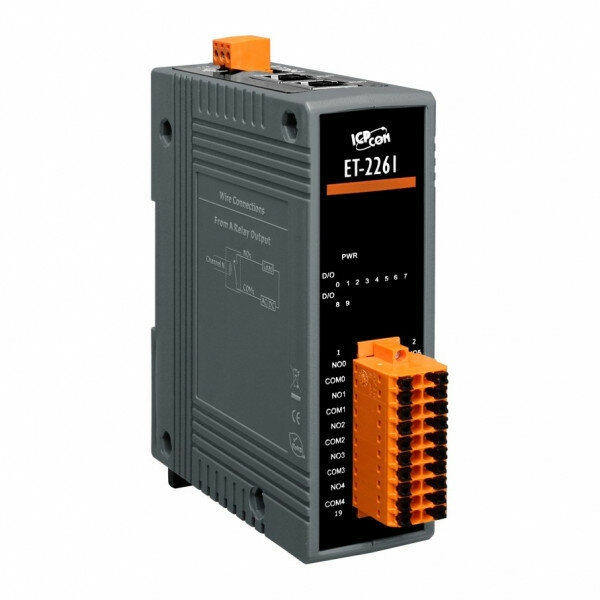

Модуль ICP DAS ET-2261

Модуль ICP DAS ET-2261 представляет собой высокофункциональное Ethernet I/O устройство, разработанное для надежного мониторинга и управления в промышленных условиях. Этот модуль оснащен 10 каналами силовых релейных выходов и встроенным двухпортовым Ethernet-коммутатором, что обеспечивает гибкость в развертывании сети и упрощает подключение устройств по топологии "гирлянда" (daisy-chain).

Модуль ICP DAS ET-2261 идеально подходит для интеграции с различными системами автоматизации, такими как HMI, SCADA и PLC, благодаря поддержке широко используемых промышленных протоколов Modbus TCP/UDP, MQTT и SNMP V2c. Встроенный веб-сервер значительно упрощает процесс настройки и управления модулем, делая его доступным даже для пользователей без глубоких знаний в программировании. Модуль также поддерживает функцию I/O Pair Connection, позволяющую устанавливать соединения "вход-выход" между удаленными модулями по Ethernet, что расширяет возможности распределенного управления.

Для обеспечения стабильной работы в агрессивных промышленных средах, Модуль ICP DAS ET-2261 обладает усиленной защитой от электромагнитных помех (EMS), включая защиту от электростатического разряда (ESD), электрических быстрых переходных процессов (EFT) и импульсных перенапряжений (Surge). Высокая степень изоляции ввода/вывода (3000 В постоянного тока) и Ethernet (1500 В постоянного тока) гарантирует надежную работу и защиту подключенного оборудования от шумов и скачков напряжения. Светодиодные индикаторы на корпусе модуля предоставляют наглядную информацию о состоянии входов/выходов, а широкий диапазон рабочих температур позволяет использовать устройство в различных климатических условиях.

Основные технические характеристики Модуля ICP DAS ET-2261:

• Количество релейных выходов: 10 каналов (электромеханические реле Form A).
• Тип реле: Силовое реле, форма A (SPST N.O.).
• Максимальный коммутируемый ток: 5 А при 250 В переменного тока / 24 В постоянного тока (резистивная нагрузка).
• Сетевые порты: 2 x RJ-45, 10/100 Base-Tx, со встроенным Ethernet-коммутатором и функцией LAN bypass для "гирляндного" подключения.
• Поддерживаемые протоколы: Modbus TCP/UDP, MQTT, SNMP V2c.
• Процессор: 32-битный ARM.
• Изоляция:
  • Изоляция ввода/вывода: 3000 В постоянного тока.
  • Изоляция Ethernet: 1500 В постоянного тока.
• Защита EMS:
  • ESD (IEC 61000-4-2): ±8 кВ контактный разряд, ±16 кВ воздушный разряд.
  • EFT (IEC 61000-4-4): ±4 кВ для линии питания.
  • Surge (IEC 61000-4-5): ±3 кВ для линии питания.
• Сторожевой таймер (Watchdog): Двойной (модуль, связь).
• Питание: +10 ~ +48 В постоянного тока.
• Потребляемая мощность: 3.3 Вт (макс.).
• Рабочая температура: От -25 °C до +75 °C.
• Материал корпуса: Пластик.
• Размеры (Ш x Д x В): 31 x 157 x 129 мм.
• Монтаж: На DIN-рейку.
• Дополнительные функции: Встроенный веб-сервер, функция I/O Pair Connection (Push и Pull), светодиодные индикаторы состояния I/O, съемные клеммные колодки.
