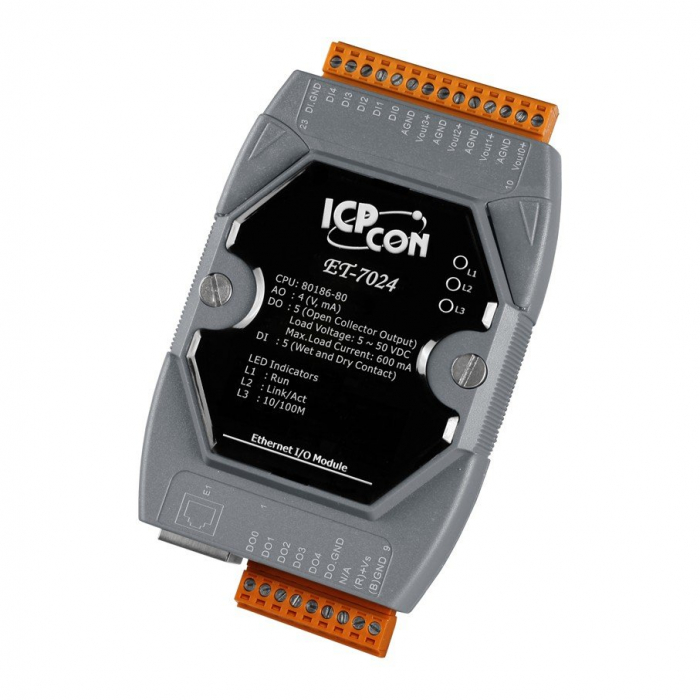

Модуль ICP DAS ET-7024

Модуль ICP DAS ET-7024 представляет собой многофункциональное устройство, разработанное для систем сбора данных и промышленной автоматизации. Этот модуль объединяет в себе возможности 4-канального аналогового вывода, 5-канального дискретного ввода и 5-канального дискретного вывода, что делает его универсальным решением для различных задач управления и мониторинга.

Модуль ICP DAS ET-7024 обеспечивает гибкость в настройке аналоговых выходов, поддерживая различные диапазоны напряжения и тока, а также позволяет выбирать между токовым и вольтовым режимами вывода с помощью перемычек. Устройство оснащено встроенным веб-сервером и поддержкой протоколов Modbus TCP и Modbus UDP, что упрощает интеграцию в существующие сетевые инфраструктуры и обеспечивает удаленное управление и мониторинг. Высокая степень защиты от электростатических разрядов (ESD) и изоляция между модулями гарантируют надежную и безопасную работу в промышленных условиях.

Основные технические характеристики Модуля ICP DAS ET-7024:

• Аналоговый вывод (AO):
• Количество каналов: 4
• Разрядность ЦАП: 12 бит
• Диапазоны выходного напряжения: ±5 В, ±10 В, 0~5 В, 0~10 В
• Диапазоны выходного тока: 0~20 мА, 4~20 мА
• Точность вывода: ±0.1% (по напряжению), ±0.1% (по току)
• Дискретный ввод (DI):
• Количество каналов: 5
• Тип: Сухой контакт, Мокрый контакт
• Уровень логического "0": 3.5~30 В
• Уровень логической "1": 0~1 В
• Функция счетчика: 32 бит, до 100 Гц
• Дискретный вывод (DO):
• Количество каналов: 5
• Тип: Открытый коллектор (NPN)
• Выходное напряжение: 5~50 В
• Максимальный выходной ток: 600 мА на канал
• Связь:
• Интерфейс: Ethernet (1 x RJ-45, 10/100 Base-TX)
• Протоколы: Modbus TCP, Modbus UDP
• Встроенный веб-сервер: Да
• Веб-HMI: Да
• Изоляция:
• Изоляция I/O: 2500 В постоянного тока
• Изоляция Ethernet: 1500 В постоянного тока
• Защита:
• ESD (IEC 61000-4-2): ±4 кВ контакт, ±8 кВ воздух
• EFT (IEC 61000-4-4): ±4 кВ для линии питания
• Защита от переполюсовки питания: Да
• Питание:
• Входное напряжение: +10 ~ +30 В постоянного тока
• Потребляемая мощность: 4.3 Вт (макс.)
• Условия эксплуатации:
• Рабочая температура: от -25°C до +75°C
• Влажность: 10 ~ 90% относительной влажности (без конденсации)
• Физические характеристики:
• Размеры (Ш x В x Г): 72 x 123 x 35 мм
• Монтаж: На DIN-рейку, на стену
• Корпус: Пластик
• Дополнительные функции:
• Сторожевой таймер: Аппаратный (0.8 с), программный
• Подключение I/O Pair: Да
