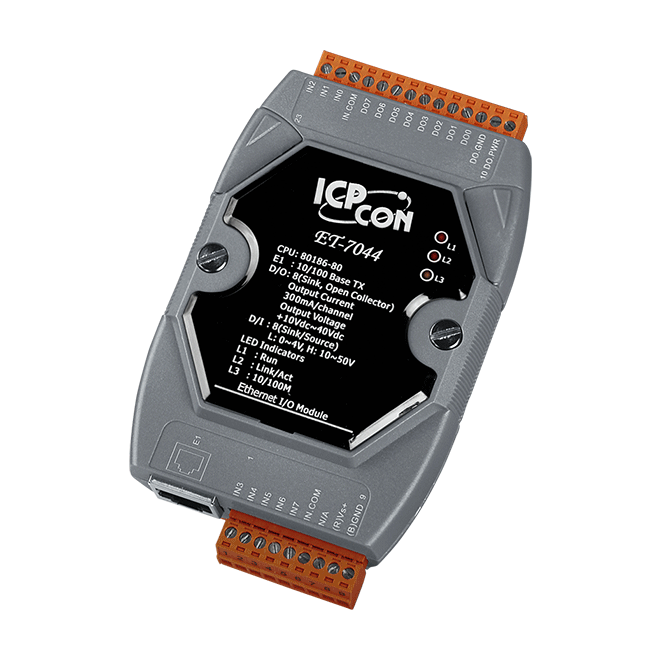

Модуль ICP DAS ET-7044

Модуль ICP DAS ET-7044 представляет собой высокофункциональное решение для систем промышленной автоматизации, обеспечивающее надежный и изолированный ввод-вывод данных по сети Ethernet. Этот модуль идеально подходит для приложений, где требуется точный сбор данных и управление исполнительными механизмами в сложных условиях.

Одной из ключевых особенностей Модуля ICP DAS ET-7044 является наличие 8 каналов изолированного дискретного ввода и 8 каналов дискретного вывода типа "открытый коллектор" (sink-type). Каналы дискретного ввода поддерживают 32-битные счетчики, что позволяет с высокой точностью регистрировать импульсные сигналы. Оптическая изоляция обеспечивает защиту от переходных перенапряжений до 3750 Вскз и изоляцию ввода/вывода до 2500 В постоянного тока, гарантируя стабильную работу в условиях электрических помех.

Модуль оснащен встроенным веб-сервером и функцией Web HMI, что упрощает настройку, мониторинг и управление через стандартный веб-браузер без необходимости дополнительного программирования. Поддержка протоколов Modbus TCP и Modbus UDP обеспечивает легкую интеграцию в существующие SCADA-системы. Дополнительные функции, такие как двойной сторожевой таймер (для модуля и связи), а также возможность программирования значений выхода при включении питания и безопасных значений, повышают надежность и безопасность эксплуатации.

Основные технические характеристики:

Количество каналов ввода/вывода: 8 каналов дискретного ввода (DI) и 8 каналов дискретного вывода (DO).

Тип дискретного ввода: Мокрый контакт.

Уровень напряжения дискретного ввода: "ВКЛ" от +10 до +50 В постоянного тока; "ВЫКЛ" до +4 В постоянного тока.

Счетчик дискретного ввода: 32-битный, максимальная частота 500 Гц.

Тип дискретного вывода: Открытый коллектор (sink-type).

Максимальный ток нагрузки на канал вывода: 300 мА.

Напряжение нагрузки дискретного вывода: От +10 до 40 В постоянного тока.

Интерфейс связи: Ethernet 10/100 Base-TX (1 порт RJ45).

Поддерживаемые протоколы: Modbus TCP, Modbus UDP.

Изоляция: Оптическая изоляция ввода/вывода 2500 В постоянного тока; изоляция Ethernet 1500 В постоянного тока.

Напряжение питания: От 10 до 30 В постоянного тока.

Потребляемая мощность: Максимум 2.5 Вт.

Диапазон рабочих температур: От -25°C до +75°C.

Монтаж: На DIN-рейку или настенный.

Размеры (Ш x Д x В): 72 мм x 123 мм x 35 мм.

Защита: Защита от короткого замыкания, перегрузки (1.4 А), перенапряжения (60 В постоянного тока).
