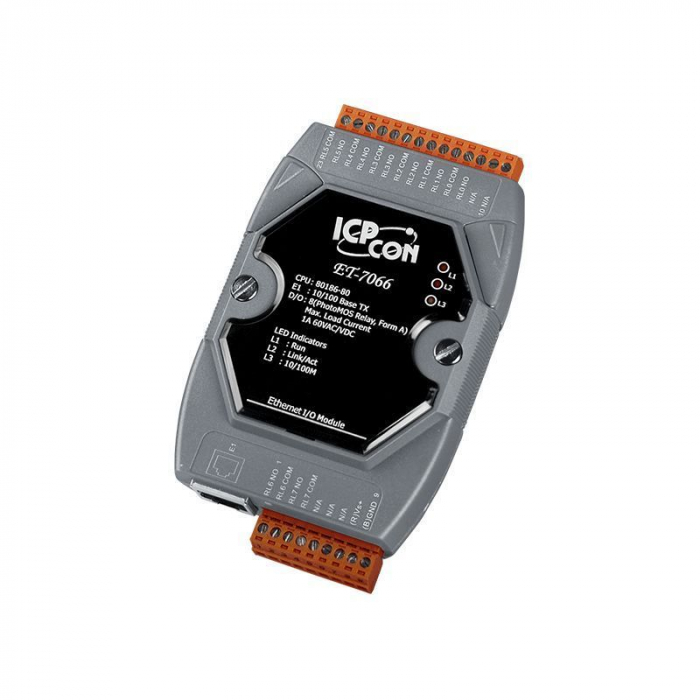

Модуль ICP DAS ET-7066

Модуль ICP DAS ET-7066 представляет собой высоконадежное устройство для систем автоматизации, обеспечивающее 8-канальный релейный вывод на основе технологии PhotoMOS. Этот модуль разработан для эффективного управления исполнительными механизмами и идеально подходит для применения в промышленных и строительных автоматизированных системах, а также для удаленного мониторинга и диагностики.

Модуль Модуль ICP DAS ET-7066 оснащен встроенным веб-сервером и функцией Web HMI, что позволяет легко осуществлять его настройку, мониторинг и управление через стандартный веб-браузер. Поддержка протоколов Modbus TCP и Modbus UDP обеспечивает широкие возможности интеграции с различными SCADA-системами и другим сетевым оборудованием. Для повышения надежности и безопасности работы предусмотрены функции безопасности, такие как ID, пароль и фильтрация по IP-адресу, а также двойной сторожевой таймер.

Ключевые технические характеристики Модуля ICP DAS ET-7066:

Количество каналов релейного вывода: 8.

Тип релейного вывода: PhotoMOS реле, форма A.

Интерфейс связи: Ethernet 10/100 Base-TX (разъем RJ45) с автоматическим определением MDI/MDI-X.

Поддерживаемые протоколы: Modbus TCP, Modbus UDP.

Нагрузочная способность реле:

1 А при 60 В (при температуре от -25 до +40°C).

0.8 А при 60 В (при температуре от +40 до +60°C).

0.7 А при 60 В (при температуре от +60 до +75°C).

Рабочее напряжение реле: 60 В постоянного/переменного тока.

Время срабатывания реле: 2.0 мс (макс.).

Время восстановления реле: 0.3 мс (макс.).

Изоляция:

Оптическая изоляция: 3000 В среднеквадратичного значения (для PhotoMOS реле).

Изоляция Ethernet: 1500 В постоянного тока.

Изоляция каналов внутренней логики: 3000 В постоянного тока.

Магнитная изоляция Ethernet-портов: 1.5 кВ.

Отсутствие межканальной изоляции.

Защита от электростатического разряда (ESD IEC 61000-4-2): ±8 кВ (для случайной точки), ±4 кВ (для каждого канала).

Защита от импульсных помех (EFT IEC 61000-4-4): ±2 кВ (для линии питания).

Напряжение питания: 10 ~ 30 В постоянного тока.

Потребляемая мощность: 2.6 Вт (макс.).

Рабочая температура: от -25 до +75 °C.

Температура хранения: от -30 до +85 °C.

Рабочая влажность: 10 ~ 90% относительной влажности, без конденсации.

Габаритные размеры (Ш x Д x В): 72 x 123 x 35 мм.

Монтаж: на DIN-рейку.

Программируемые значения: Установка безопасного значения и значения при подаче питания.

Индикация: Светодиодные индикаторы состояния системы, ввода/вывода, активности Ethernet.
