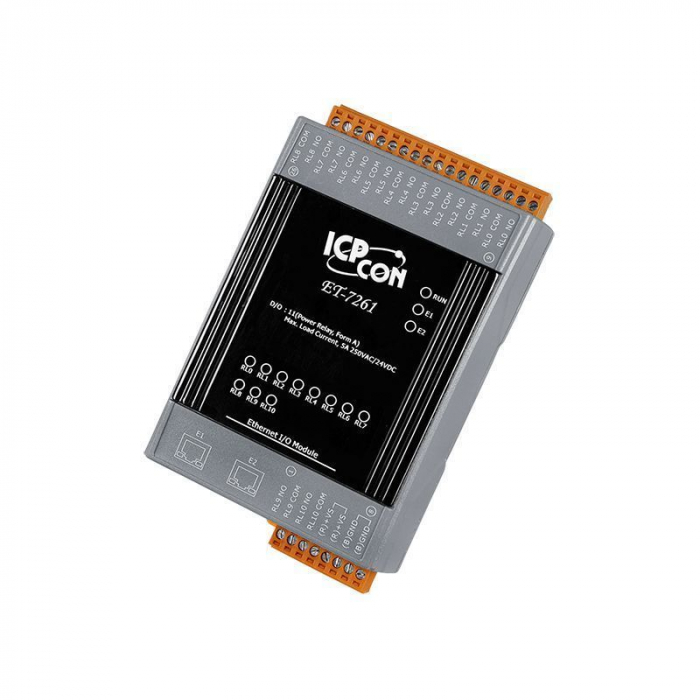

Модуль ICP DAS ET-7261

Модуль ICP DAS ET-7261 представляет собой высокоэффективное решение для систем автоматизации, предлагая 11-канальный релейный вывод и два встроенных порта Ethernet Switch. Этот модуль разработан для надежного управления различными исполнительными устройствами и интеграции в существующие сетевые инфраструктуры, обеспечивая гибкость и простоту подключения.

Модуль оснащен 11 электромеханическими реле типа Form A (SPST N.O.), что позволяет коммутировать нагрузку до 5 А при 250 В переменного тока или 24 В постоянного тока. Важной особенностью является оптическая изоляция на 3000 В постоянного тока, обеспечивающая защиту от переходных перенапряжений и повышающая надежность системы. Значения реле при включении питания и безопасные значения являются программируемыми, что позволяет адаптировать модуль под конкретные требования применения.

Благодаря двум портам Ethernet 10/100 Base-TX со встроенным коммутатором, Модуль ICP DAS ET-7261 поддерживает топологию "гирляндное подключение" (daisy-chain), что упрощает развертывание сети и сокращает количество требуемых кабелей. Модуль поддерживает протоколы Modbus TCP и Modbus UDP, обеспечивая широкую совместимость с различными системами управления. Встроенный веб-сервер и функция Web HMI облегчают настройку и мониторинг. Для повышения надежности предусмотрен двойной сторожевой таймер (Watchdog) и функции безопасности, такие как ID, пароль и фильтрация по IP-адресу.

Основные технические характеристики:

• Тип модуля: Модуль релейного вывода с Ethernet.
• Каналы релейного вывода: 11 каналов.
• Тип реле: Силовое реле, Form A (SPST N.O., нормально разомкнутые контакты).
• Коммутируемая нагрузка: 5 А при 250 В переменного тока / 24 В постоянного тока (резистивная нагрузка).
• Время срабатывания реле: 10 мс (макс.).
• Время отпускания реле: 5 мс (макс.).
• Электрическая износостойкость: 10^5 операций.
• Механическая износостойкость: 2 × 10^7 операций.
• Порты Ethernet: 2 x RJ-45, 10/100 Base-TX, встроенный коммутатор.
• Поддерживаемые протоколы: Modbus TCP, Modbus UDP.
• Изоляция: Оптическая изоляция 3000 В постоянного тока (между I/O и внутренней логикой).
• Питание: 12 ~ 48 В постоянного тока (через клеммную колодку).
• Потребляемая мощность: 4.4 Вт (макс.).
• Рабочая температура: от -25°C до +75°C.
• Температура хранения: от -30°C до +80°C.
• Влажность: 10 ~ 90% относительной влажности (без конденсации).
• Размеры (Ш x Д x В): 76 мм x 120 мм x 38 мм.
• Монтаж: На DIN-рейку или настенный.
• Дополнительные функции: Встроенный веб-сервер, Web HMI, двойной сторожевой таймер, программируемые значения реле при включении и безопасные значения.
