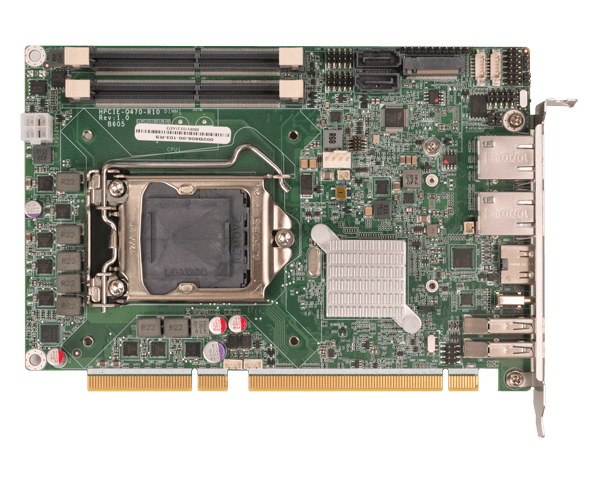

Плата IEI HPCIE-Q470

Плата IEI HPCIE-Q470 представляет собой высокопроизводительную процессорную плату половинного размера (Half-size) стандарта PICMG 1.3, разработанную для создания компактных и мощных промышленных систем.

Эта плата является идеальным решением для приложений, требующих высокой вычислительной мощности и гибких возможностей расширения, таких как контроль качества, цифровое видеонаблюдение, транспортные системы и промышленная автоматизация. Она поддерживает процессоры Intel Core, Pentium и Celeron 10-го и 11-го поколений с сокетом LGA1200, обеспечивая значительное увеличение производительности по сравнению с предыдущими поколениями.

Плата IEI HPCIE-Q470 оснащена чипсетом Intel Q470/Q470E, который обеспечивает стабильную и эффективную работу системы. Для оперативной памяти предусмотрены два 260-контактных слота SO-DIMM, поддерживающие до 64 ГБ двухканальной DDR4 памяти с частотой до 2933 МГц. Интегрированный графический процессор Intel UHD Graphics позволяет выводить изображение с разрешением до 4K (4096x2160) при 30 Гц через порт HDMI.

Среди ключевых особенностей подключения — два порта Intel 2.5GbE для высокоскоростного сетевого взаимодействия, а также широкий набор интерфейсов ввода-вывода, включая USB 3.2 Gen2 Type-C (10 Гбит/с), USB 3.2 Gen1 (5 Гбит/с) и USB 2.0. Для хранения данных доступны два порта SATA 6 Гбит/с с поддержкой RAID 0/1 и два слота M.2 (M-Key для NVMe SSD и A-Key для модулей WLAN), обеспечивающие гибкость в организации дисковой подсистемы. Плата также поддерживает технологию iAMT и соответствует стандарту RoHS.

Основные технические характеристики Плата IEI HPCIE-Q470:

• Форм-фактор: Half-size PICMG 1.3 CPU Card
• Процессор: Сокет LGA1200 для Intel 10-го/11-го поколений Core i9/i7/i5/i3, Pentium, Celeron (до 65 Вт TDP)
• Чипсет: Intel Q470/Q470E
• Оперативная память: 2 x 260-контактных DDR4 SO-DIMM, до 64 ГБ, 2933 МГц, двухканальная
• Видеоконтроллер: Встроенный в процессор Intel UHD Graphics, выход HDMI (до 4096x2160@30Hz)
• Сетевые интерфейсы: 2 x Intel I225V 2.5GbE
• Интерфейсы хранения данных:
  • 2 x SATA 6 Гбит/с (поддержка RAID 0/1)
  • 1 x M.2 M-Key (2242/2280) с PCIe Gen3 x4 (для NVMe SSD)
  • 1 x M.2 A-Key (2230) с PCIe Gen3 x2 + USB 2.0 (для WLAN)
• Порты USB:
  • 1 x USB 3.2 Gen2 Type-C (10 Гбит/с)
  • 2 x USB 3.2 Gen1 Type-A (5 Гбит/с)
  • 2 x USB 2.0 (внутренние разъемы)
• Последовательные порты: 2 x RS-232/422/485
• Аудио: HD Audio (через IEI AC-KIT-888S Audio Module)
• Слоты расширения: PCIe x16 (от CPU), PCIe x4 (от PCH) через золотые контакты PICMG 1.3
• Рабочая температура: от 0°C до +60°C
• Размеры: 169 мм x 126 мм
