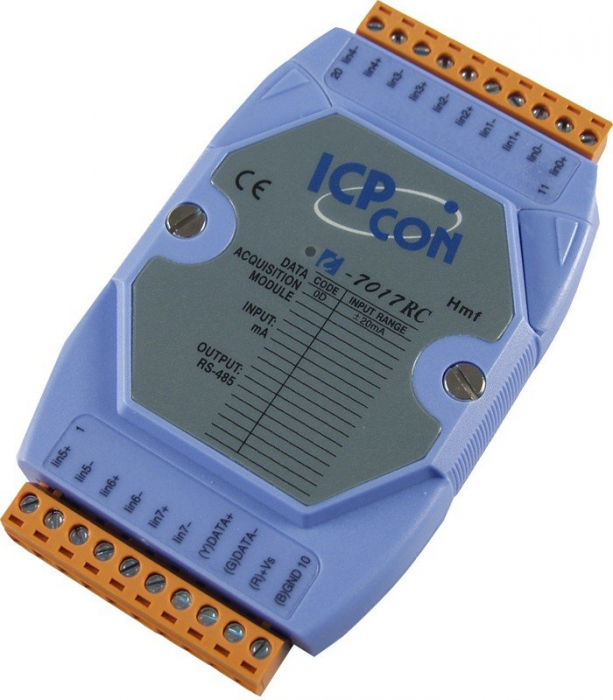

Модуль ICP DAS I-7017RC

Модуль ICP DAS I-7017RC представляет собой высокоточный 8-канальный модуль аналогового ввода, специально разработанный для работы с токовыми сигналами. Это экономичное и надежное решение для широкого спектра промышленных систем управления, обеспечивающее точное измерение и сбор данных в различных условиях эксплуатации. Благодаря встроенной защите от перенапряжения, модуль обеспечивает стабильную и безопасную работу даже в неблагоприятных промышленных средах.

Данный модуль идеально подходит для приложений, требующих мониторинга токовых датчиков, таких как датчики давления, температуры или уровня, работающие в стандартизированных токовых петлях 0-20 мА или 4-20 мА. Интегрированный шунтирующий резистор на 125 Ом упрощает подключение токовых датчиков, позволяя напрямую измерять ток без необходимости использования внешних компонентов.

Основные технические характеристики Модуля ICP DAS I-7017RC:

• Количество каналов аналогового ввода: 8 дифференциальных каналов.
• Тип входного сигнала: Ток.
• Диапазоны входного тока: ±20 мА, 0~20 мА, 4~20 мА.
• Входное сопротивление: 125 Ом (встроенный шунт для токовых сигналов).
• Разрядность АЦП: 16 бит.
• Частота дискретизации: 10 Гц (обычный режим), 60 Гц (ускоренный режим).
• Точность: 0.1% от полного диапазона.
• Защита от перенапряжения: Общая защита ±200 В постоянного тока; защита линии питания ±0.5 кВ; защита от электростатического разряда (ESD) ±4 кВ (IEC 61000-4-2) для каждого канала; защита от наносекундных импульсных помех (EFT) ±4 кВ (IEC 61000-4-4) для линии питания.
• Гальваническая развязка: 3000 В постоянного тока (между внутренней логикой и каналами).
• Интерфейс связи: RS-485.
• Протокол связи: DCON.
• Напряжение питания: От 10 до 30 В постоянного тока.
• Максимальное потребление мощности: 1.3 Вт.
• Рабочий температурный диапазон: От -25°C до +75°C.
• Материал корпуса: Пластик.
• Габаритные размеры (Д x Ш x В): 123 x 72 x 35 мм.
• Монтаж: На DIN-рейку или на стену.
• Сторожевой таймер: Аппаратный и программный.
