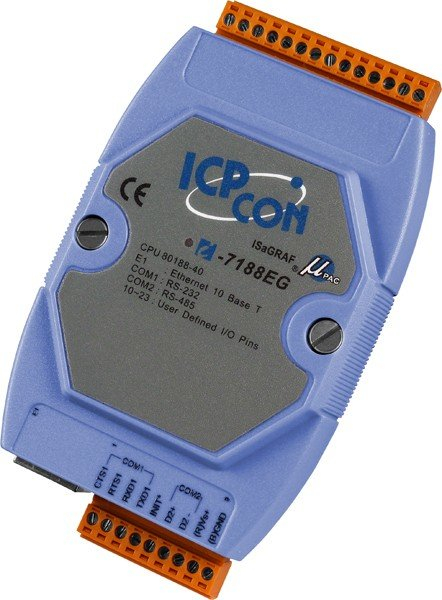

Контроллер ICP DAS I-7188EG

Контроллер ICP DAS I-7188EG представляет собой встраиваемый промышленный контроллер, разработанный для широкого спектра задач автоматизации. Он отличается компактными размерами и высокой производительностью, что делает его идеальным решением для систем, требующих надежного управления и сбора данных.

Основой контроллера ICP DAS I-7188EG является процессор 80188 с тактовой частотой 40 МГц, обеспечивающий эффективное выполнение задач. Устройство оснащено 512 КБ Flash-памяти для хранения программного обеспечения и 512 КБ статической оперативной памяти (SRAM), что гарантирует стабильную работу приложений. Контроллер работает под управлением операционной системы MiniOS7, которая является встраиваемой DOS-подобной системой.

Коммуникационные возможности контроллера I-7188EG включают один порт Ethernet 10BASE-T для сетевого взаимодействия, а также два последовательных порта: один RS-232 и один RS-485. Наличие порта Ethernet позволяет интегрировать систему в интернет-среду и использовать протокол Modbus TCP/IP. Порт RS-485 поддерживает протокол Modbus (Master/Slave) и может использоваться для подключения удаленных модулей ввода-вывода серий I-7000 и I-87xx. Контроллер также поддерживает различные протоколы, включая Modbus Serial, SMS, Fbus, Ebus, модемное соединение и пользовательские протоколы.

Одной из ключевых особенностей ICP DAS I-7188EG является поддержка программного обеспечения ISaGRAF SoftLogic. Это позволяет программировать контроллер с использованием стандартных языков программирования ПЛК IEC 61131-3, таких как LD (лестничные диаграммы), FBD (функциональные блоковые диаграммы), SFC (последовательные функциональные схемы), ST (структурированный текст), IL (список инструкций), а также Flow Chart (блок-схемы). Контроллер имеет шину расширения I/O (X-Board), что позволяет добавлять дополнительные COM-порты, модули ввода-вывода или расширять память.

Основные технические характеристики:

• Процессор: 80188, 40 МГц
• Оперативная память (SRAM): 512 КБ
• Flash-память: 512 КБ
• Операционная система: MiniOS7
• Порты связи:
  • 1 x Ethernet (10BASE-T, RJ-45)
  • 1 x RS-232
  • 1 x RS-485
• Поддерживаемые протоколы: Modbus Serial (Master/Slave), Modbus TCP/IP, Fbus, Ebus, SMS, пользовательские протоколы
• Программирование: ISaGRAF SoftLogic (поддержка IEC 61131-3)
• Диапазон рабочих температур: от -25°C до +75°C
• Напряжение питания: от +10 до +30 В постоянного тока
• Потребляемая мощность: 2 Вт
• Размеры (Ш x Д x В): 72 мм x 123 мм x 33 мм
• Расширение: Шина расширения I/O (X-Board)
