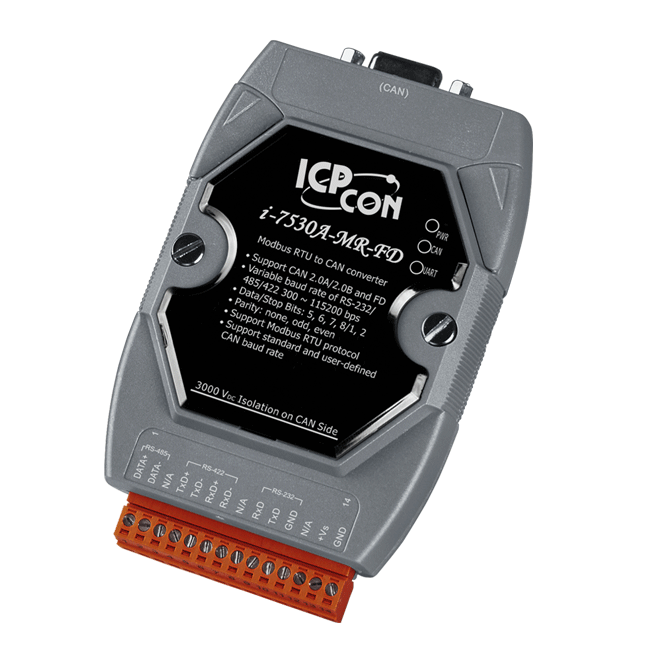

Конвертер ICP DAS I-7530A-MR-FD

Конвертер ICP DAS I-7530A-MR-FD представляет собой высокофункциональное устройство, разработанное для эффективного преобразования протокола Modbus RTU в CAN, включая поддержку стандарта CAN FD (Flexible Data-Rate). Этот конвертер обеспечивает бесшовное взаимодействие между устройствами, использующими различные промышленные протоколы, что делает его незаменимым компонентом в системах промышленной автоматизации, где требуется интеграция оборудования с интерфейсами RS-232/422/485 и CAN-шиной.

Устройство Конвертер ICP DAS I-7530A-MR-FD позволяет контроллерам ПЛК, панелям оператора (HMI) и SCADA-системам легко получать доступ к CAN-устройствам, используя стандартные функциональные коды Modbus RTU. Благодаря специально разработанной микропрограмме, конвертер способен не только обрабатывать обычные CAN-сообщения, но и сохранять до 100 видов срочных CAN-сообщений в выделенной памяти для немедленной обработки.

Конвертер ICP DAS I-7530A-MR-FD поддерживает четыре основных режима работы: режим Modbus RTU Slave/CAN FD Master, режим Modbus RTU Master/CAN FD Slave, режим парного соединения для прозрачной связи между устройствами RS-232/485/422 через CAN-шину, а также режим переключения UART, позволяющий преобразовывать CAN-сообщения в ASCII-формат UART и наоборот.

Основные технические характеристики Конвертер ICP DAS I-7530A-MR-FD:

• Поддерживаемые протоколы: Modbus RTU (Master/Slave), CAN 2.0A/2.0B, CAN FD.
• Интерфейсы связи:
  • 1 x CAN-порт (совместим с ISO 11898-2).
  • 1 x RS-232 порт.
  • 1 x RS-422 порт.
  • 1 x RS-485 порт (порты RS-232/422/485 не могут использоваться одновременно).
• Скорость передачи данных:
  • CAN (арбитражное поле): от 10 Кбит/с до 1 Мбит/с.
  • CAN FD (поле данных): от 100 Кбит/с до 10 Мбит/с.
  • Последовательные порты (RS-232/422/485): от 300 до 230400 бит/с.
• Изоляция:
  • 3000 В постоянного тока для изоляции питания.
  • 2500 В среднеквадратичного значения для фоторазвязки.
  • 2.5 кВ для COM-портов (RS-232/422/485).
• Питание: Диапазон входного напряжения от 10 до 30 В постоянного тока.
• Рабочая температура: От -25°C до +75°C.
• Функции:
  • Аппаратный сторожевой таймер (Hardware Watchdog).
  • Настраиваемый фильтр приема CAN-сообщений.
  • Возможность обновления прошивки через RS-232.
  • Встроенный перемычкой выбираемый терминальный резистор 120 Ом.
• Размеры: 72 мм (ширина) x 35 мм (глубина) x 118 мм (высота).
• Монтаж: На DIN-рейку.
• Разъемы: Винтовые клеммы.
