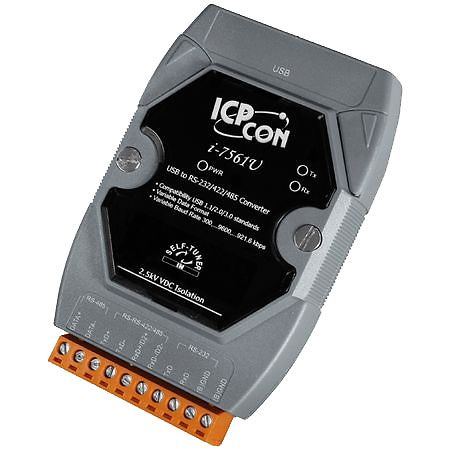

Преобразователь ICP DAS I-7561U

Преобразователь ICP DAS I-7561U — это высокоэффективное и экономичное решение, предназначенное для преобразования интерфейса USB в последовательные порты RS-232, RS-422 или RS-485. Этот модуль позволяет легко подключать устройства с последовательным интерфейсом к компьютерам, оснащенным портом USB, что делает его незаменимым инструментом в промышленных и автоматизированных системах.

Одной из ключевых особенностей Преобразователя ICP DAS I-7561U является наличие оптической изоляции 3000 В постоянного тока на стороне последовательного порта (RS-232/422/485), что обеспечивает надежную защиту от скачков напряжения и помех, гарантируя стабильность и безопасность передачи данных. Устройство также оснащено защитой от электростатического разряда (ESD) для линий данных RS-232/422/485. Питание преобразователя осуществляется непосредственно через порт USB, исключая необходимость использования внешнего источника питания.

Преобразователь ICP DAS I-7561U поддерживает автоматический контроль направления передачи данных для интерфейса RS-485 благодаря встроенному чипу "Self-Tuner", который автоматически настраивает скорость передачи и формат данных для сети RS-485. Это упрощает настройку и повышает надежность связи. Устройство совместимо со стандартами USB 1.1, 2.0 и 3.0.

Основные технические характеристики:

• Интерфейс USB: USB Type B, совместимость с USB 1.1/2.0/3.0.
• Последовательные порты: 1 порт RS-232/RS-422/RS-485 (не могут использоваться одновременно).
• Разъем последовательного порта: Съемная 10-контактная клеммная колодка.
• Передаваемые сигналы:
  • RS-232: Tx, Rx, GND.
  • RS-422: TxD+, TxD-, RxD+, RxD-.
  • RS-485: Data+, Data-.
• Скорость передачи данных: От 300 до 921.6 кбит/с.
• Изоляция: 3000 В постоянного тока (гальваническая изоляция) на стороне RS-232/422/485.
• Защита: Защита от электростатического разряда (ESD) для линий данных RS-232/422/485.
• Питание: 5 В постоянного тока от порта USB.
• Потребляемая мощность: Максимум 0.5 Вт.
• Рабочая температура: От -25°C до +75°C.
• Температура хранения: От -30°C до +75°C.
• Рабочая влажность: От 10% до 90% относительной влажности, без конденсации.
• Материал корпуса: Пластик, огнестойкий (уровень UL94-V0).
• Габаритные размеры (ШxВxГ): 72 x 115 x 35 мм.
• Монтаж: На DIN-рейку, настольный/настенный (опционально).
• Поддерживаемые ОС: Windows (98/ME/2000/XP/Vista/7/8/8.1/10/11), Linux.
• Комплект поставки: Устройство, кабель USB (CA-USB18, 1.8 м), краткое руководство пользователя.
