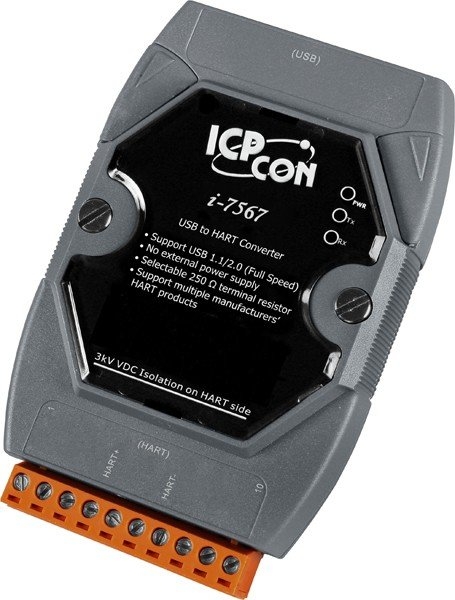

Преобразователь ICP DAS I-7567

Преобразователь ICP DAS I-7567 представляет собой высокофункциональное устройство, разработанное для преобразования интерфейса USB в протокол HART. Это компактное решение обеспечивает надежную связь между компьютером и HART-совместимыми полевыми устройствами, значительно упрощая процессы настройки, диагностики и сбора данных в промышленных системах автоматизации. Благодаря своей универсальности, Преобразователь ICP DAS I-7567 может работать как в режиме HART-мастера, так и в режиме HART-слейва, что делает его незаменимым инструментом для разработчиков, инженеров по наладке и обслуживающего персонала.

Данный преобразователь позволяет пользователям получать доступ к HART-устройствам через виртуальный COM-порт на персональном компьютере, обеспечивая легкую интеграцию в существующие программные среды. Он поддерживает различные режимы работы протокола HART, включая короткие и длинные фреймы, пакетный режим (Burst mode), а также режимы "точка-точка" и многоточечный (multi-drop).

Основные технические характеристики:

• Интерфейсы: USB (Type B, совместимость с USB 1.1 и 2.0), HART (1 канал, 2-контактная винтовая клеммная колодка).
• Поддержка протокола HART: Короткие/длинные фреймы, Burst mode, режимы "точка-точка" и многоточечный.
• Количество подключаемых HART-устройств: До 15 ведомых HART-устройств.
• Поддержка HART-мастеров: Возможность работы с двумя HART-мастерами.
• Скорость передачи данных HART: 1200 бит/с.
• Питание: От порта USB (внешний источник питания не требуется).
• Потребляемая мощность: Максимум 1.5 Вт.
• Защита: 4 кВ ESD-защита (электростатический разряд), изоляция 3000 В постоянного тока.
• Резистор нагрузки: Выбираемый нагрузочный резистор 250 Ом.
• Индикация: Светодиодные индикаторы питания (PWR), передачи данных по USB (Tx) и приема данных по HART (Rx).
• Поддержка ОС: Драйверы для Microsoft Windows 2000/XP/Vista/7 (32/64 бит).
• Обновление прошивки: Поддержка обновления прошивки через USB.
• Утилиты: В комплекте поставляются утилиты для настройки модуля (HC_Tool) и симуляции HART-устройств (HDS).
• Совместимость с FDT: Поддерживает стандарты FDT (Field Device Tool).
• Монтаж: На DIN-рейку или настенное крепление.
• Габаритные размеры (ВxШxГ): 108 мм x 72 мм x 35 мм.
• Материал корпуса: Пластик.
• Рабочая температура: От -25°C до +75°C.
• Температура хранения: От -30°C до +75°C.
• Влажность: От 5% до 95% относительной влажности, без конденсации.
