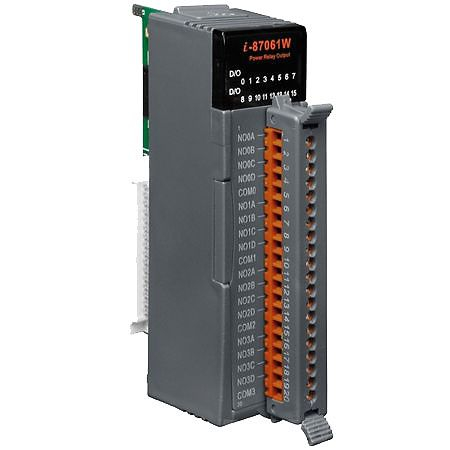

Модуль ICP DAS I-87061W-G

Модуль ICP DAS I-87061W-G представляет собой высокопроизводительный 16-канальный модуль релейного вывода, разработанный для применения в системах автоматизации и управления. Этот модуль является частью линейки продуктов ICP DAS, предназначенных для надежной и эффективной работы в промышленных условиях.

Модуль ICP DAS I-87061W-G обеспечивает 16 каналов релейного вывода типа Form A. Каналы вывода разделены на четыре группы, при этом каждая группа включает четыре канала, использующих одну общую точку COM. Наличие 16 светодиодных индикаторов позволяет визуально контролировать состояние каждого релейного вывода. Модуль поддерживает настройку значений реле при включении питания и безопасных значений, что повышает гибкость и надежность системы. Для обеспечения стабильной работы в сложных промышленных средах предусмотрена защита от электростатического разряда (ESD) 4 кВ и внутримодульная изоляция 3750 В постоянного тока, что значительно улучшает защиту от шумов.

Основные технические характеристики Модуля ICP DAS I-87061W-G:

• Количество каналов вывода: 16 (реле типа Form A)
• Тип реле: Силовое реле, Form A (SPST N.O.)
• Группировка каналов: 4 группы, по 4 канала на группу, использующие общую точку COM.
• Номинальный ток контактов: 10 А при 250 В переменного тока / 10 А при 24 В постоянного тока (на точку COM модуля). Максимальный ток нагрузки на одно реле: 5 А.
• Изоляция: Внутримодульная изоляция 3750 В постоянного тока (полевая цепь к логической).
• Защита от электростатического разряда (ESD): ±4 кВ при контактном разряде, ±8 кВ при воздушном разряде (согласно IEC 61000-4-2).
• Сторожевой таймер: Двойной (для модуля и для связи).
• Светодиодные индикаторы: 1 системный светодиод, 16 светодиодов состояния ввода/вывода.
• Максимальное энергопотребление: 1.9 Вт.
• Рабочая температура: от -25°C до +75°C.
• Размеры (Ш x Д x В): 30 x 115 x 102 мм.
• Интерфейс связи: RS-485.
• Протокол связи: DCON.
• Скорость передачи данных: от 1200 до 115200 бит/с.
