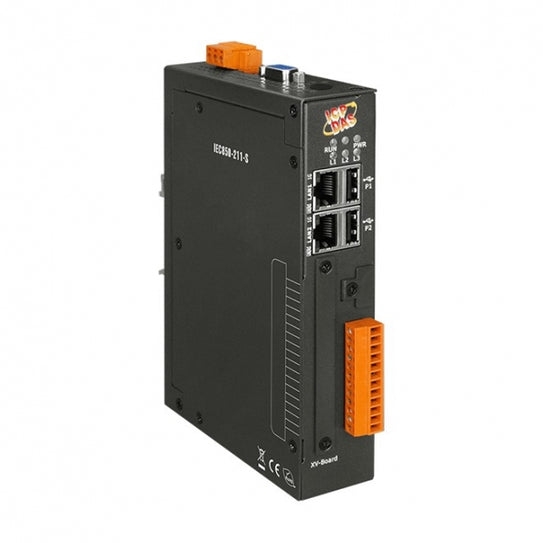

Шлюз ICP DAS IEC850-211-S

Шлюз ICP DAS IEC850-211-S представляет собой специализированное сетевое устройство, разработанное для обеспечения бесшовной интеграции и обмена данными между системами, использующими протокол Modbus TCP, и системами автоматизации подстанций на базе стандарта IEC 61850. Этот шлюз выступает в роли преобразователя, позволяя клиентам IEC-61850 MMS получать доступ к сетям Modbus TCP в качестве клиентов Modbus TCP, что критически важно для создания унифицированных и эффективных систем управления в энергетике и других промышленных сферах.

Устройство разработано с учетом требований к надежности и функциональности в промышленных условиях. Оно позволяет осуществлять чтение и запись регистров Modbus через команды IEC-61850, автоматически сопоставляя регистры Modbus с объектами данных IEC-61850 с помощью специальной утилиты. Поддержка логического узла GGIO и объектов данных, таких как Ind, AnIn, SPCSO, AnOut (или Ind, IntIn, SPCSO, ISCSO в некоторых версиях), обеспечивает гибкость в работе с различными типами данных. Шлюз также поддерживает функцию небуферизованного отчета для обмена данными с клиентом и предлагает безопасные удаленные операции с функцией Select-Before-Operate.

Основные технические характеристики:

• Протоколы: Modbus TCP (клиент), IEC-61850 MMS (сервер).
• Поддерживаемые функции Modbus: Коды функций 1, 2, 3, 4, 5, 6, 16.
• Подключения:
  • До 32 серверов Modbus TCP.
  • До 5 клиентов IEC-61850 MMS.
• Количество регистров Modbus: До 9600 регистров (включая катушки, дискретные входы, входные и удерживающие регистры).
• Процессор: Cortex-A8 1 ГГц.
• Оперативная память: 512 МБ DDR3 SDRAM.
• Интерфейсы:
  • Ethernet: 2 порта Gigabit Ethernet (10/100/1000 Мбит/с) с разъемами RJ-45 (Auto-negotiating, Auto MDI/MDI-X).
  • Последовательные порты: 2x RS-232, 2x RS-485.
  • USB: 2x USB 2.0.
  • Видео: VGA.
• Питание: От +12 В до +48 В постоянного тока.
• Потребляемая мощность: 4.8 Вт.
• Корпус: Металлический.
• Монтаж: На DIN-рейку или настенное крепление (опционально).
• Габаритные размеры (Ш x Д x В): 35 x 167 x 119 мм.
• Рабочая температура: От -25 °C до +75 °C.
• Соответствие: RoHS, CE, UKCA, WEEE.
