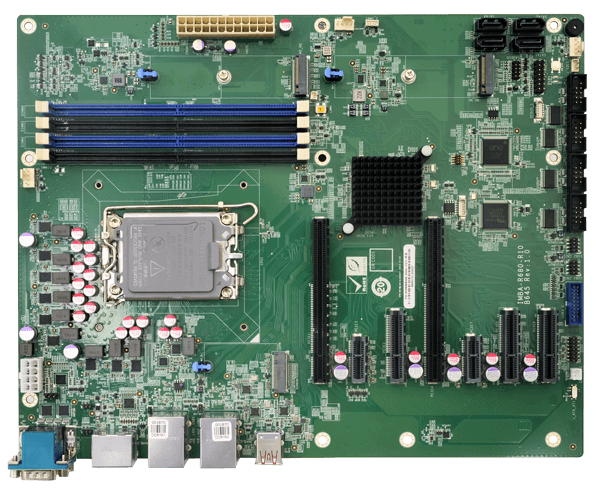

Плата IEI IMBA-R680

Плата IEI IMBA-R680 — это высокопроизводительная материнская плата форм-фактора ATX, разработанная для требовательных промышленных и встраиваемых систем. Она обеспечивает значительный прирост производительности благодаря поддержке новейших процессоров Intel и передовых технологий памяти и расширения.

Эта плата идеально подходит для приложений, требующих высокой вычислительной мощности и превосходных графических возможностей, таких как автоматизированные системы управления, видеонаблюдение, искусственный интеллект и другие промышленные задачи.

Плата IEI IMBA-R680 оснащена сокетом LGA1700, что позволяет использовать процессоры Intel Core i9/i7/i5/i3, Pentium и Celeron 12-го и 13-го поколений (Alder Lake-S), с тепловым пакетом до 125 Вт. Поддержка двухканальной оперативной памяти DDR5 с частотой до 4800 МГц и общим объемом до 128 ГБ (с поддержкой ECC и non-ECC) обеспечивает высокую скорость обработки данных.

Материнская плата предлагает широкие возможности подключения и расширения. Она поддерживает до четырех независимых дисплеев благодаря наличию портов DisplayPort 1.4a, HDMI и модуля iDPM, что позволяет выводить изображения в разрешении до 4K. Для сетевых подключений предусмотрены два порта 2.5GbE LAN на контроллерах Intel I225V, обеспечивающие высокую пропускную способность и низкую задержку.

Для хранения данных Плата IEI IMBA-R680 оборудована четырьмя портами SATA 6 Гбит/с с поддержкой RAID 0/1/5/10 и двумя слотами M.2 M-key для NVMe SSD, что гарантирует быстрый доступ к информации. Плата также предлагает богатый набор интерфейсов USB, включая USB 3.2 Gen 2 (10 Гбит/с) и USB 3.2 Gen 1 (5 Гбит/с), а также несколько последовательных портов (RS-232/422/485) для подключения различных периферийных устройств.

Слоты расширения включают PCIe Gen5 x16, PCIe Gen4 x4 и PCIe Gen3 x1, что обеспечивает гибкость для установки дополнительных карт, таких как графические ускорители, SSD, карты захвата или беспроводные модули.

Основные технические характеристики Платы IEI IMBA-R680:

• Форм-фактор: ATX
• Поддерживаемые процессоры: Intel Core i9/i7/i5/i3, Pentium, Celeron 12-го и 13-го поколений (LGA1700, до 125 Вт TDP)
• Чипсет: Intel R680E
• Оперативная память: 4 слота DDR5 DIMM, до 128 ГБ, двухканальная, 4400/4800 МГц (ECC и non-ECC)
• Видеовыходы: 1 x HDMI (до 4096x2304@30Hz), 1 x DisplayPort (до 4096x2304@60Hz), 1 x iDPM (поддержка eDP/LVDS/VGA модулей)
• Сетевые контроллеры: 2 x Intel I225V 2.5GbE LAN
• Накопители: 4 x SATA 6 Гбит/с (поддержка RAID 0/1/5/10), 2 x M.2 M-key (2242/2280, PCIe x4, NVMe)
• Слоты расширения:
  • 2 x PCIe Gen5 x16 (с сигналом x8)
  • 3 x PCIe Gen4 x4 (открытый конец)
  • 2 x PCIe Gen3 x1
• Порты USB:
  • Внешние: 4 x USB 3.2 Gen2 (Type-A, 10 Гбит/с), 2 x USB 3.2 Gen1 (Type-A, 5 Гбит/с)
  • Внутренние: 2 x USB 3.2 Gen1 (5 Гбит/с), 4 x USB 2.0
• Последовательные порты (COM): 2 x внешних RS-232/422/485, 4 x внутренних RS-232
• Аудио: 1 x HD Audio (через iAUDIO)
• Питание: ATX/AT (24+8 pin)
• Рабочая температура: 0°C ~ 60°C
• Размеры: 305 мм x 244 мм
