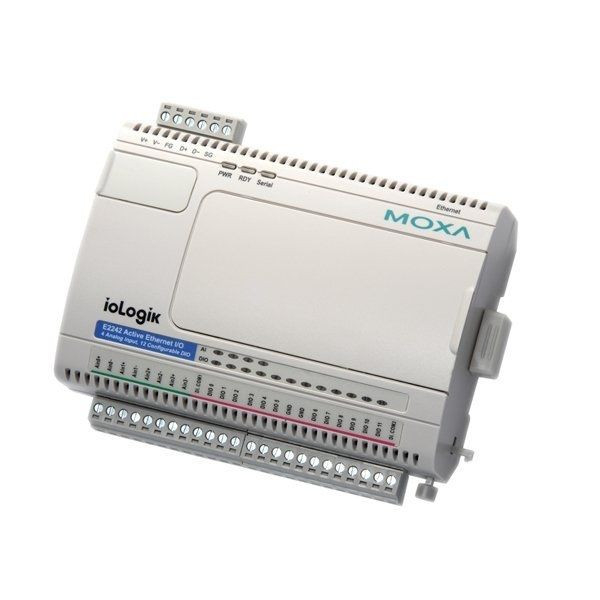

Модуль MOXA ioLogik E2242

Модуль MOXA ioLogik E2242 представляет собой высокофункциональный Ethernet I/O сервер, разработанный для эффективного сбора и управления данными в промышленных условиях. Это устройство является ключевым элементом для систем удаленного мониторинга и контроля, позволяя интегрировать аналоговые и дискретные сигналы в сетевую инфраструктуру.

Данный модуль оснащен четырьмя аналоговыми входами (AI) и двенадцатью конфигурируемыми дискретными каналами ввода/вывода (DIO), что обеспечивает гибкость в подключении различных типов датчиков и исполнительных механизмов. Благодаря поддержке протоколов Modbus/TCP и SNMP, Модуль MOXA ioLogik E2242 легко интегрируется с существующими системами АСУ ТП, включая ПЛК и SCADA-системы. Функция Active I/O Messaging позволяет устройству активно отправлять уведомления о событиях и изменениях состояния по TCP, UDP, электронной почте или через SNMP Trap, что критически важно для оперативного реагирования на аварийные ситуации или изменения технологического процесса.

Интеллектуальная технология Click&Go™ упрощает настройку логики работы модуля, позволяя пользователям задавать правила для автоматической обработки событий без необходимости использования сложного программного обеспечения или внешнего контроллера. Компактный пластиковый корпус и возможность монтажа на DIN-рейку или стену делают Модуль MOXA ioLogik E2242 удобным для установки в различных промышленных шкафах и на объектах.

Основные технические характеристики Модуля MOXA ioLogik E2242:

Тип устройства: Ethernet I/O Server

Аналоговые входы (AI):

Количество каналов: 4 дифференциальных

Разрядность АЦП: 16 бит

Диапазоны входного сигнала:

Ток: 0 ~ 20 мА, 4 ~ 20 мА

Напряжение: ±150 мВ, 0~150 мВ, ±500 мВ, 0~500 мВ, ±5 В, 0~5 В, ±10 В, 0~10 В

Точность: ±0.1% от полного диапазона (при 25°C), ±0.3% от полного диапазона (при -10°C и 60°C)

Частота дискретизации: 10 Гц (для напряжения), 6 Гц (для тока)

Входной импеданс: 200 кОм

Встроенный резистор для измерения тока: 102 Ом

Дискретные входы/выходы (DIO):

Количество каналов: 12 конфигурируемых (DI/DO)

Тип DI: NPN или PNP, сухой или влажный контакт

Уровень логического "0" (влажный контакт): 0~3 В DC

Уровень логической "1" (влажный контакт): 10~30 В DC

Максимальный ток на выходе (DO): 200 мА

Тип DO: Sink (NPN)

Изоляция: 3000 В DC

Режимы работы: Дискретный вход или счетчик (до 900 Гц), Дискретный выход или генератор импульсов (до 100 Гц)

Интерфейсы:

Ethernet: 1 порт 10/100 Base T(X) (разъем RJ45)

Последовательный порт: 1 x RS-485 (2-проводной)

Скорость передачи данных RS-485: 1200 ~ 115200 бит/с

Протоколы связи: Modbus/TCP (сервер), SNMP, Modbus RTU (slave)

Питание:

Входное напряжение: 12 ~ 36 В DC

Потребляемый ток: 178 мА при 24 В DC

Условия эксплуатации:

Рабочая температура: от -10 до +60 °C

Конструкция:

Материал корпуса: Пластик

Монтаж: На DIN-рейку, на стену

Габаритные размеры (ШxВxГ): 115 x 79 x 45.6 мм

Масса: 0.25 кг

Сертификация: FCC Part 15, EN 61000-6-2/4, UL 508
