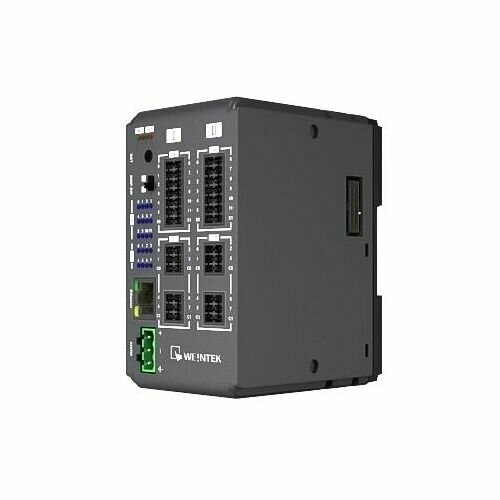

Модуль Weintek iR-ETN40R

Модуль Weintek iR-ETN40R представляет собой ключевой элемент модульной системы дистанционного ввода-вывыода (Remote I/O), разработанной для современных автоматизированных систем управления. Он функционирует как коммуникационный модуль (каплер) и одновременно содержит встроенные каналы ввода/вывода, что делает его универсальным решением для различных промышленных задач.

Данный модуль позволяет эффективно расширять систему за счет подключения дополнительных цифровых, аналоговых, температурных и импульсных модулей, обеспечивая гибкость и масштабируемость решения в соответствии с меняющимися потребностями производства. Установка и подключение упрощаются благодаря использованию вставных разъемов для входных и выходных каналов.

Модуль Weintek iR-ETN40R поддерживает широко используемые промышленные протоколы Ethernet, такие как Modbus TCP/IP (в режиме сервера) и EtherNet/IP (в режиме адаптера), что обеспечивает его совместимость с большинством современных промышленных сетей и систем управления.

Основные Технические Характеристики:

• Тип модуля: Коммуникационный модуль (каплер) для системы дистанционного ввода-вывода (Remote I/O).
• Встроенные входы/выходы:
  • 24 цифровых входа (из них 4 высокоскоростных).
  • 16 релейных выходов.
• Поддерживаемые протоколы: Modbus TCP/IP (сервер), EtherNet/IP (адаптер).
• Интерфейс связи: 1 порт Ethernet 10/100 Base T(X) (разъем RJ45).
• Скорость передачи данных: 10/100 Мбит/с.
• Максимальное количество точек ввода/вывода (с учетом расширения):
  • Цифровые входы: до 248 точек (включая 24 встроенных).
  • Цифровые выходы: до 128 точек (включая 16 встроенных).
  • Аналоговые входы: до 64 каналов.
  • Аналоговые выходы: до 64 каналов.
• Характеристики цифровых входов:
  • Тип: Sink/Source (PNP/NPN).
  • Напряжение логической "1": 15-28 В постоянного тока.
  • Напряжение логического "0": 0-5 В постоянного тока.
  • Изоляция: Оптическая.
  • Частота высокоскоростных входов: до 20 кГц (для счетчиков), до 10 кГц (для 2-фазных энкодеров).
• Характеристики релейных выходов:
  • Тип: Реле.
  • Напряжение нагрузки: 250 В переменного тока / 30 В постоянного тока.
  • Ток нагрузки: 2 А на канал (максимум 8 А на модуль).
  • Изоляция: Электромагнитная.
• Электропитание: 24 В постоянного тока (-15%/+20%).
• Потребляемая мощность: Номинально 255 мА при 24 В постоянного тока.
• Габаритные размеры (ШхВхГ): 64 x 109 x 81 мм.
• Вес: Приблизительно 0.27 кг.
• Монтаж: На DIN-рейку 35 мм.
• Степень защиты: IP20.
• Рабочая температура: От -10°C до 60°C.
• Температура хранения: От -20°C до 70°C.
• Относительная влажность: 10% - 90% (без конденсации).
