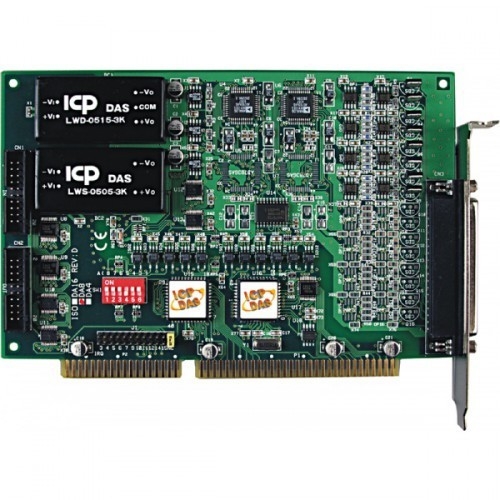

Плата ICP DAS ISO-DA16

Плата ICP DAS ISO-DA16 представляет собой высокоточную плату аналогового вывода, предназначенную для использования в промышленных и лабораторных системах на базе шины ISA. Эта плата обеспечивает 16 независимых каналов изолированного аналогового вывода с разрешением 14 бит, что делает ее идеальным решением для приложений, требующих точного и надежного управления аналоговыми сигналами.

Одной из ключевых особенностей Плата ICP DAS ISO-DA16 является ее изоляция, которая достигает 2500 В постоянного тока (фотоизоляция) и до 3000 В постоянного тока благодаря встроенному DC/DC-преобразователю. Это обеспечивает надежную защиту компьютера и подключенного оборудования от шумов и перепадов напряжения, что критически важно в условиях промышленной автоматизации. Плата поддерживает как униполярные (0 ~ 5 В, 0 ~ 10 В), так и биполярные (±5 В, ±10 В) диапазоны напряжения, а также токовые выходы 0 ~ 20 мА и 4 ~ 20 мА, что позволяет адаптировать ее под широкий спектр задач.

Плата ICP DAS ISO-DA16 отличается удобством в эксплуатации благодаря бескалибровочному и бесперемычечному дизайну. Калибровка осуществляется программно, а данные калибровки сохраняются во встроенной EEPROM, что исключает необходимость ручной настройки и обеспечивает долгосрочную точность. Пользователь также может задать значение аналогового вывода при включении питания, которое будет сохранено в памяти платы.

Основные технические характеристики Плата ICP DAS ISO-DA16:

Тип интерфейса: ISA.

Количество каналов аналогового вывода: 16 независимых каналов.

Разрядность: 14 бит.

Изоляция: 2500 В постоянного тока (фотоизоляция), встроенный DC/DC-преобразователь с изоляцией 3000 В постоянного тока.

Диапазоны выходного напряжения:

Униполярный: 0 ~ 5 В, 0 ~ 10 В.

Биполярный: ±5 В, ±10 В.

Диапазоны выходного тока: 0 ~ 20 мА, 4 ~ 20 мА (токовый выход типа "сток").

Точность:

Напряжение: 0.01% от полной шкалы (типично).

Ток: 0.1% от полной шкалы (типично).

Потребляемая мощность: +5 В при 1400 мА (макс.).

Рабочая температура: от 0°C до 50°C.

Разъемы: DB37 Female.

Особенности: Программная калибровка, данные калибровки в EEPROM, определяемое пользователем значение вывода при включении питания, двойная буферизация ЦАП.

Размеры: 182 мм x 122 мм.
