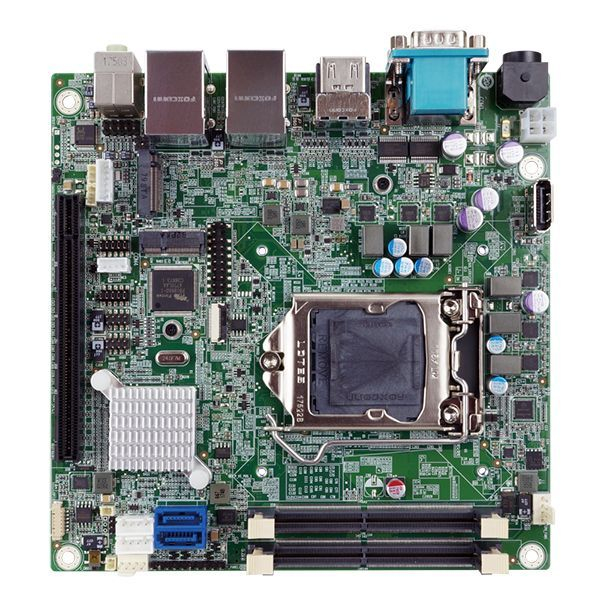

Плата IEI KINO-DH310

Плата IEI KINO-DH310 представляет собой высокопроизводительную одноплатную систему (SBC) форм-фактора Mini-ITX, разработанную для широкого спектра промышленных и встраиваемых приложений. Эта процессорная плата сочетает компактные размеры с мощными вычислительными возможностями и богатым набором интерфейсов, что делает ее универсальным решением для различных задач.

Основой Плата IEI KINO-DH310 является чипсет Intel H310, который обеспечивает поддержку процессоров Intel Core i9/i7/i5/i3, Pentium и Celeron 8-го и 9-го поколений для сокета LGA1151, с тепловым пакетом до 65 Вт. Это позволяет пользователям выбирать оптимальный процессор в зависимости от требуемой производительности.

Плата оснащена двумя 260-контактными слотами SO-DIMM для оперативной памяти DDR4, поддерживающими до 64 ГБ двухканальной памяти с частотой 2666/2400 МГц, что обеспечивает высокую пропускную способность для требовательных приложений. Для графического вывода предусмотрены два порта HDMI с поддержкой разрешения до 4096x2160 при 30 Гц, а также опциональный внутренний DisplayPort, обеспечивающий разрешение до 4096x2304 при 60 Гц, что позволяет использовать плату в системах с двумя независимыми дисплеями.

Сетевые возможности представлены двумя гигабитными Ethernet-контроллерами Realtek RTL8111H PCIe, обеспечивающими надежное и высокоскоростное подключение к сети. Плата IEI KINO-DH310 обладает широким спектром интерфейсов ввода/вывода, включая четыре внешних порта USB 3.1 Gen 1 и четыре внутренних порта USB 2.0. Для подключения периферийных устройств и промышленных контроллеров доступны четыре COM-порта (два внешних RS-232, один внутренний RS-232 и один внутренний RS-422/485). Накопители данных подключаются через два порта SATA 6 Гбит/с.

Расширение функциональности обеспечивается слотом PCIe x16, а также двумя слотами M.2: один M-ключ (2280) для NVMe-накопителей с поддержкой PCIe x2 и один A-ключ (2230) для модулей Wi-Fi/Bluetooth с поддержкой PCIe x1 и USB 2.0. Звуковая подсистема реализована на базе аудиокодека Realtek ALC662 HD. Плата также включает интерфейсы SMBus и I²C, TPM для обеспечения безопасности, 8-битный цифровой ввод/вывод и сторожевой таймер с программным управлением.

Основные технические характеристики:

• Форм-фактор: Mini-ITX SBC (170 мм x 170 мм).
• Поддерживаемые процессоры: Intel Core i9/i7/i5/i3, Pentium, Celeron 8-го/9-го поколений (Coffee Lake) для сокета LGA1151.
• Чипсет: Intel H310.
• Оперативная память: 2 x 260-контактных слота DDR4 SO-DIMM, до 64 ГБ, 2666/2400 МГц, двухканальный режим.
• Видеовыходы: 2 x HDMI (до 4096x2160@30Hz), 1 x внутренний DisplayPort (опционально, до 4096x2304@60Hz).
• Сетевые контроллеры: 2 x Realtek RTL8111H PCIe GbE LAN.
• Порты USB: 4 x USB 3.1 Gen 1 (внешние), 4 x USB 2.0 (внутренние).
• Последовательные порты (COM): 2 x RS-232 (внешние), 1 x RS-232 (внутренний), 1 x RS-422/485 (внутренний).
• Накопители: 2 x SATA 6 Гбит/с.
• Слоты расширения: 1 x PCIe x16, 1 x M.2 M key (2280, PCIe x2), 1 x M.2 A Key (2230, PCIe x1/USB 2.0).
• Аудио: Realtek ALC662 HD Audio.
• Питание: DC 12V.
• Рабочая температура: от 0°C до 60°C.
• Температура хранения: от -10°C до 70°C.
• Влажность: 5% ~ 95% (без конденсации).
• BIOS: AMI UEFI BIOS.
• Дополнительно: SMBus, I²C, TPM, 8-битный цифровой ввод/вывод, сторожевой таймер.
