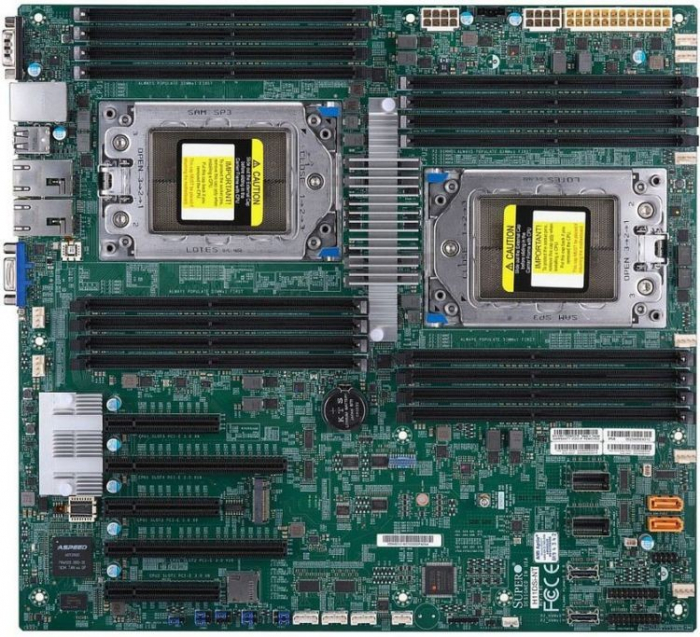

Материнская плата SuperMicro MBD-H11DSI-B

Материнская плата SuperMicro MBD-H11DSI-B представляет собой высокопроизводительное решение серверного класса, разработанное для создания мощных вычислительных систем и рабочих станций. Эта плата форм-фактора E-ATX оптимизирована для работы с двумя процессорами AMD EPYC, что обеспечивает исключительную производительность и многозадачность для самых требовательных задач.

Основой SuperMicro MBD-H11DSI-B является поддержка двух процессоров AMD EPYC™ 7000-й серии (Gen 1/Gen 2, Naples/Rome) с сокетом SP3 (LGA4094), что позволяет использовать до 64 ядер и 128 потоков на одной платформе. Интегрированный чипсет System on Chip (SoC) обеспечивает эффективное взаимодействие компонентов. Плата оснащена 16 слотами DIMM для оперативной памяти DDR4 Registered ECC (RDIMM), поддерживая до 2 ТБ памяти с частотой до 2666 МГц или до 4 ТБ памяти с частотой до 3200 МГц для ревизии платы 2.x, работающей в 8-канальном режиме, что критически важно для приложений, интенсивно использующих память.

Для хранения данных SuperMicro MBD-H11DSI-B предлагает широкие возможности: 10 портов SATA3 (6 Гбит/с) с поддержкой RAID 0, 1, 5, 10 для создания отказоустойчивых массивов, а также один слот M.2 (PCI-E 3.0 x2) для высокоскоростных накопителей. Расширение функционала системы обеспечивается пятью слотами PCI-E 3.0: двумя PCI-E 3.0 x16 и тремя PCI-E 3.0 x8, что позволяет устанавливать различные карты расширения, такие как ускорители, сетевые адаптеры и другие специализированные устройства.

Сетевые возможности представлены двумя гигабитными портами LAN на базе контроллера Intel® i350-AM2, обеспечивающими надежное и высокоскоростное подключение к сети. Кроме того, для удаленного управления и мониторинга предусмотрен выделенный порт IPMI 2.0 с поддержкой KVM over IP, что упрощает обслуживание сервера. Видеовывод осуществляется через интегрированный графический контроллер ASPEED AST2500 с портом VGA. Плата также оснащена достаточным количеством портов USB (2x USB 3.0 и 4x USB 2.0) и COM-портом для подключения периферийных устройств и управления.

Основные технические характеристики:

• Форм-фактор: E-ATX (30.5 см x 33.1 см)
• Сокет процессора: 2 x SP3 (LGA4094)
• Поддерживаемые процессоры: AMD EPYC™ 7000-й серии (Gen 1/Gen 2)
• Чипсет: System on Chip (SoC)
• Слоты оперативной памяти: 16 x DDR4 DIMM
• Тип оперативной памяти: Registered ECC DDR4 (RDIMM)
• Максимальный объем ОЗУ: До 2 ТБ (2666 МГц) или до 4 ТБ (3200 МГц для ревизии 2.x)
• Каналы памяти: 8-канальный режим
• Слоты расширения PCI-E 3.0: 2 x PCI-E 3.0 x16, 3 x PCI-E 3.0 x8
• Порты SATA: 10 x SATA3 (6 Гбит/с)
• Слот M.2: 1 x M.2 (SATA/PCI-E 3.0 x2, M-key, форм-факторы 2280/22110)
• Сетевые контроллеры: 2 x 1GbE LAN (Intel® i350-AM2)
• Управление: IPMI 2.0 с KVM over IP, выделенный IPMI LAN
• Видеовыход: 1 x VGA (ASPEED AST2500 BMC)
• Порты USB: 2 x USB 3.0 (сзади), 4 x USB 2.0 (2 сзади, 2 через внутренний разъем)
• Прочие разъемы: 1 x COM-порт (сзади), 1 x TPM 2.0 header, 2 x SATA DOM power connector, 8 x 4-pin PWM Fan headers
• Разъемы питания: 24-pin ATX, 8+8-pin CPU power
• BIOS: AMI 128Mb SPI Flash EEPROM
