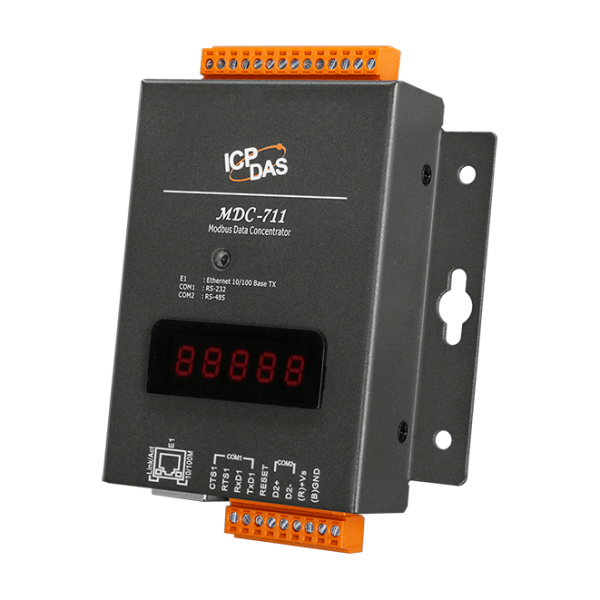

Модуль ICP DAS MDC-711

Модуль ICP DAS MDC-711 представляет собой высокоэффективный концентратор данных Modbus, разработанный для интеграции устройств Modbus RTU в сети Modbus TCP. Это устройство позволяет собирать данные с различных Modbus RTU-устройств и предоставлять их нескольким Modbus TCP-мастерам через единое Ethernet-соединение, значительно оптимизируя обмен данными и снижая нагрузку на сеть.

Основное назначение Модуля ICP DAS MDC-711 — выступать в роли шлюза Modbus TCP, который выполняет до 250 команд Modbus RTU для чтения/записи данных с/на подчиненные устройства Modbus RTU через интерфейсы RS-232 и RS-485. Собранные данные зеркалируются во внутреннюю общую память, что позволяет до 8 Modbus TCP-мастерам напрямую считывать или записывать информацию из этой памяти, вместо того чтобы опрашивать каждое устройство Modbus RTU по отдельности. Это не только делает данные на RS-232/RS-485 доступными для нескольких Modbus TCP-мастеров, но и сокращает время, необходимое для чтения/записи данных с множества устройств Modbus RTU.

Модуль ICP DAS MDC-711 оснащен встроенным веб-сервером, который обеспечивает простоту настройки и мониторинга. Конфигурация может быть выполнена через удобный веб-интерфейс или посредством импорта/экспорта CSV-файлов, что упрощает управление большим количеством определений опроса.

Основные технические характеристики:

• Интерфейсы связи:
  • Ethernet: 1 порт, 10/100 Base-TX (RJ45).
  • Последовательные порты: 1 x RS-232, 1 x RS-485.
• Поддерживаемые протоколы:
  • Ethernet: Modbus/TCP Slave.
  • Последовательные порты: Modbus/RTU Master.
• Максимальное количество подключений:
  • Modbus TCP-мастеров: до 8 одновременных подключений.
  • Modbus RTU-устройств: до 32 узлов на каждый порт RS-485.
• Общая память: 9600 регистров для данных AI, AO, DI, DO.
• Определения опроса Modbus: До 250 определений команд Modbus RTU.
• Скорость передачи данных (последовательные порты): От 1200 до 115200 бит/с.
• Формат данных: N81, E81, O81.
• Питание: +10 В постоянного тока ~ +30 В постоянного тока (нерегулируемое).
• Потребляемая мощность: 2.5 Вт.
• Рабочая температура: От -25°C до +75°C.
• Влажность: 10 ~ 90% относительной влажности, без конденсации.
• Дисплей: 5-разрядный 7-сегментный светодиодный дисплей для отображения IP-адреса.
• Индикаторы: Системный светодиодный индикатор (Heartbeat).
• Конструкция: Металлический корпус.
• Монтаж: Настенный.
• Габариты (Ш x В x Г): 102 мм x 125 мм x 28 мм.
