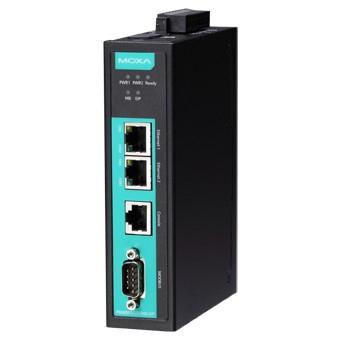

Преобразователь MOXA MGate 5105-MB-EIP

Преобразователь MOXA MGate 5105-MB-EIP — это однопортовый промышленный шлюз, предназначенный для эффективного преобразования протоколов Modbus RTU/ASCII/TCP в EtherNet/IP. Устройство позволяет интегрировать существующие Modbus-устройства в сети EtherNet/IP, выступая как в роли Modbus Master, так и Slave для сбора и обмена данными с EtherNet/IP-устройствами.

Шлюз сохраняет последние данные обмена и преобразует накопленные Modbus-данные в пакеты EtherNet/IP, что дает возможность EtherNet/IP-сканеру управлять или контролировать Modbus-устройства. Преобразователь MOXA MGate 5105-MB-EIP поддерживает как режим адаптера, так и сканера EtherNet/IP.

Для удобства настройки и диагностики предусмотрена веб-консоль, которая не требует установки дополнительных утилит и позволяет отслеживать значения данных для онлайн-узлов, а также выполнять анализ трафика. Устройство также оснащено слотом для карт MicroSD, что обеспечивает резервное копирование конфигурации системы, системного журнала и упрощает копирование настроек на несколько устройств.

Основные технические характеристики:

• Тип устройства: Промышленный шлюз (преобразователь протоколов)
• Порты:
  • 1 x последовательный порт RS-232/422/485 (DB9 male)
  • 2 x Ethernet-порта 10/100BaseT(X) (разъем RJ45)
• Поддерживаемые протоколы: Modbus RTU/ASCII/TCP, EtherNet/IP, MQTT
• Режимы EtherNet/IP: Сканер, Адаптер
• Изоляция: 2 кВ для последовательного порта (RS-232/422/485)
• Входное напряжение: 12 до 48 В постоянного тока (резервированные входы питания)
• Рабочая температура: от 0 до 60°C (для модели MGate 5105-MB-EIP) (Существуют также модели с расширенным диапазоном температур от -40 до 75°C, например, MGate 5105-MB-EIP-T)
• Защита корпуса: Металлический корпус с классом защиты IP30
• Максимальный размер входных/выходных данных EtherNet/IP: 496 байт
• Максимальное количество подключений EtherNet/IP:
  • В режиме сканера: 16 (только чтение), 1 (чтение/запись)
  • В режиме адаптера: 100
• Поддержка MicroSD: Да, для резервного копирования конфигурации и системных логов
• Конфигурация: Веб-интерфейс, утилита Windows
• Дополнительные функции: Встроенное Ethernet-каскадирование для упрощения подключения, поддержка MQTT для облачных приложений (Azure, Alibaba Cloud)

Преобразователь MOXA MGate 5105-MB-EIP отличается высокой надежностью и предназначен для использования в требовательных промышленных условиях.
