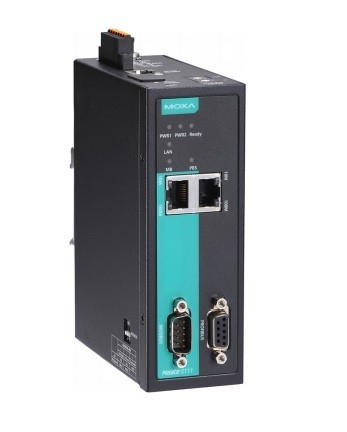

Преобразователь MOXA MGate 5111

Преобразователь MOXA MGate 5111 представляет собой высокоэффективное устройство, разработанное для бесшовной интеграции различных промышленных протоколов. Он служит мостом между сетями Modbus, PROFINET и EtherNet/IP, обеспечивая их взаимодействие с PROFIBUS, что критически важно для современных систем автоматизации. Устройство способно работать в широком диапазоне температур от 0 до 60°C, что подтверждает его пригодность для использования в промышленных условиях.

Шлюз MOXA MGate 5111 поддерживает множество режимов работы, включая Modbus RTU/ASCII/TCP в режимах Master и Slave, EtherNet/IP в режиме адаптера, а также PROFINET в режиме IO-устройства. Это позволяет легко подключать устройства Modbus к ПЛК PROFIBUS, например, к контроллерам Siemens, или использовать его в сетях EtherNet/IP с ПЛК/SCADA-системами от Rockwell Automation. Устройство оснащено двумя портами Ethernet 10/100 Base T(X) с разъемами RJ45, один из которых используется для каскадирования, и одним последовательным портом RS-232/422/485. Для обеспечения надежности и безопасности, Ethernet-порты имеют магнитную изоляцию 1,5 кВ, а последовательный порт — изоляцию 2 кВ.

Конфигурация и управление MOXA MGate 5111 упрощены благодаря интуитивно понятному веб-интерфейсу и мастеру настройки, который позволяет выполнить основные шаги настройки всего за несколько минут. Встроенные средства диагностики и мониторинга трафика помогают системным администраторам быстро выявлять и устранять неполадки, сокращая время простоя системы. Прочный металлический корпус с классом защиты IP30 и возможность монтажа на DIN-рейку или стену обеспечивают долговечность и надежность в суровых промышленных средах, таких как автоматизация производства, энергетика и водоочистка.

Основные технические характеристики:

• Поддерживаемые протоколы: Modbus RTU/ASCII/TCP (Master/Slave, Client/Server), PROFINET (IO Device), EtherNet/IP (Adapter), PROFIBUS DP V0 (Slave).
• Порты Ethernet: 2 x 10/100 Base T(X) (RJ45), 1 IP-адрес, с возможностью каскадирования.
• Магнитная изоляция Ethernet-портов: 1,5 кВ.
• Последовательные порты: 1 x RS-232/422/485 (DB9 male).
• Изоляция последовательного порта: 2 кВ.
• Скорость последовательной связи: От 50 бит/с до 921600 бит/с.
• Интерфейс PROFIBUS: 1 x PROFIBUS DP-V0 Slave (DB9 female).
• Скорость передачи данных PROFIBUS: От 9600 бит/с до 12 Мбит/с.
• Питание: Резервные сдвоенные входы постоянного тока 12-48 В.
• Потребляемая мощность: 5.3 Вт (221 мА при 24 В пост. тока).
• Релейный выход: 1 канал (2 А при 30 В пост. тока).
• Материал корпуса: Листовой металл SECC.
• Степень защиты: IP30.
• Монтаж: На DIN-рейку или настенный.
• Размеры (Ш x В x Г): 45.8 x 105 x 134 мм.
• Вес: 0.59 кг (589 г).
• Рабочая температура: От 0 до 60°C.
• Температура хранения: От -40 до 85°C.
• Относительная влажность: От 5 до 95% (без конденсации).
• Управление: Веб-консоль (HTTP/HTTPS), Telnet-консоль, DIP-переключатели.
• Слот для карты памяти: 1 слот microSD (SDHC) до 32 ГБ (для резервного копирования конфигурации и журналов событий).
