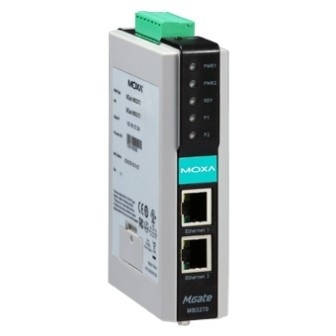

Преобразователь MOXA MGate MB3270

Преобразователь MOXA MGate MB3270 — это двухпортовый шлюз, разработанный для эффективного преобразования протоколов Modbus TCP в Modbus RTU/ASCII и обратно. Это устройство позволяет легко интегрировать последовательные устройства Modbus в сети Ethernet, обеспечивая надежную и гибкую связь в промышленных системах автоматизации.

Данный преобразователь идеально подходит для использования в сложных промышленных условиях благодаря своему прочному исполнению и возможности монтажа на DIN-рейку. Он обеспечивает бесперебойную работу, позволяя мастерам Ethernet контролировать последовательные ведомые устройства, а также последовательным мастерам — управлять Ethernet-устройствами. Преобразователь MOXA MGate MB3270 способен одновременно подключаться к 32 TCP-клиентам/мастерам или до 32 TCP-серверам/ведомым устройствам, что значительно расширяет возможности интеграции.

Устройство поддерживает автоматическое определение направления передачи данных по RS-485 (ADDC®), что упрощает настройку и повышает надежность системы. Наличие двух портов Ethernet с функцией каскадирования позволяет упростить кабельную разводку, устраняя необходимость в дополнительном Ethernet-коммутаторе. Кроме того, Преобразователь MOXA MGate MB3270 оснащен двумя резервированными входами питания постоянного тока, что обеспечивает непрерывность работы даже при выходе из строя одного источника питания, повышая общую надежность системы.

Основные технические характеристики Преобразователя MOXA MGate MB3270:

Количество последовательных портов: 2

Тип последовательных портов: RS-232/422/485 (программно выбираемые)

Разъемы последовательных портов: DB9 "папа"

Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND

Передаваемые сигналы RS-422: Tx+, Tx-, Rx+, Rx-, GND

Передаваемые сигналы RS-485 (2-проводный): Data+, Data-, GND

Передаваемые сигналы RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND

Управление направлением передачи данных по RS-485: ADDC® (автоматическое)

Скорость передачи данных: от 50 бит/с до 921.6 кбит/с

Биты данных: 7, 8

Четность: нет, чет, нечет, 0, 1

Стоповые биты: 1, 2

Управление потоками данных: RTS/CTS, XON/XOFF (для RS-232)

Количество портов Ethernet: 2 (1 IP-адрес, каскадирование Ethernet)

Тип портов Ethernet: 10/100BaseT(X) (витая пара)

Разъемы Ethernet: RJ45 (8 контактов)

Сетевые протоколы: IP, TCP, DHCP, Modbus TCP

Гальваническая изоляция: 1.5 кВ (встроенная)

Рабочее напряжение: 12 ~ 48 В постоянного тока

Потребление тока: 435 мА (макс.) при 12 В

Разъем электропитания: Клеммы

Рабочая температура: от 0 до 60 °C (стандартный диапазон)

Температура хранения: от -40 до 85 °C

Рабочая влажность: от 5 до 95% (без конденсации)

Материал корпуса: Пластик

Степень защиты: IP30

Габаритные размеры (Ш x В x Г): 29 x 89.2 x 118.5 мм

Масса нетто: 380 г

Монтаж: На DIN-рейку

Способы настройки: Утилита MGate Manager Suite, Web-консоль, Telnet-консоль, Последовательная консоль

Сертификация: EN 60950-1, UL508 (безопасность); UL/cUL Class 1 Division 2, ATEX Zone 2 (взрывобезопасность); EN 55022 Class A, FCC Part 15 Subpart B Class A (ЭМС)
