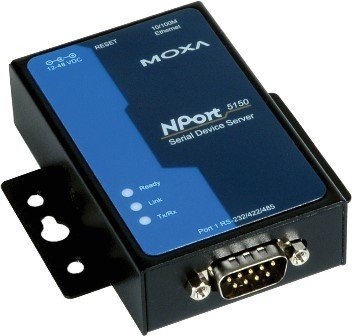

Преобразователь MOXA NPort 5150

Преобразователь MOXA NPort 5150 представляет собой компактный и высокоэффективный однопортовый сервер последовательных устройств, предназначенный для быстрого и надежного подключения оборудования с последовательными интерфейсами RS-232, RS-422 или RS-485 к сети Ethernet. Это устройство позволяет интегрировать различные промышленные и коммерческие приборы, такие как станки с программным управлением, измерительные приборы, сенсоры, считыватели карт, программируемые логические контроллеры (ПЛК) и роботы, в современную IP-ориентированную локальную сеть.

Благодаря своим небольшим размерам, сопоставимым с кредитной картой, MOXA NPort 5150 идеально подходит для установки в условиях ограниченного пространства. Устройство обеспечивает прозрачное преобразование данных между последовательным портом и сетью Ethernet, что позволяет получать прямой доступ к последовательным устройствам с любого компьютера в сети, используя стандартные протоколы TCP/IP.

MOXA NPort 5150 поддерживает различные режимы работы, включая TCP Server, TCP Client, UDP Server/Client, Pair Connection, Ethernet Modem и Real COM, что обеспечивает гибкость в интеграции с существующими системами. Для удобства настройки и управления предусмотрены несколько способов, включая утилиту для Windows, веб-консоль, Telnet-консоль и последовательную консоль. Встроенная защита от электростатического разряда (ESD) до 15 кВ на всех последовательных сигналах гарантирует надежность работы в промышленных условиях.

Основные технические характеристики MOXA NPort 5150:

Интерфейсы:

Последовательный порт: 1 x RS-232/422/485 (разъем DB9 male)

Сетевой порт: 1 x Ethernet 10/100BaseT(X) (разъем RJ45)

Скорость передачи данных:

Последовательный порт: от 50 бит/с до 921.6 Кбит/с

Ethernet: 10/100 Мбит/с (автоматическое определение MDI/MDIX)

Параметры последовательной связи:

Биты данных: 5, 6, 7, 8

Стоповые биты: 1, 1.5, 2

Четность: Нет, Чет, Нечет, Пробел, Метка

Управление потоком: RTS/CTS, DTR/DSR (только для RS-232), XON/XOFF

Управление направлением данных RS-485: Автоматическое (ADDC®)

Подтягивающие/стягивающие резисторы RS-485: 1 кОм, 150 кОм

Сетевые протоколы: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c, HTTP, SMTP

Питание:

Входное напряжение: 12 ~ 48 В постоянного тока

Потребление тока: 200 мА при 12 В (макс. 2.5 Вт)

Разъем питания: Концентрический штекер

Физические характеристики:

Материал корпуса: Металл

Размеры (ШxГxВ): 52 x 80 x 22 мм (без монтажных ушей); 75.2 x 80 x 22 мм (с монтажными ушами)

Вес: 340 г

Монтаж: Настольный, настенный, на DIN-рейку

Условия эксплуатации:

Рабочая температура: от 0 до 55°C

Температура хранения: от -40 до 75°C

Относительная влажность: от 5 до 95% (без конденсации)

Изоляция: 1.5 кВ магнитная изоляция для Ethernet

Сертификация: CE, FCC, UL 60950-1, EN 60950-1
