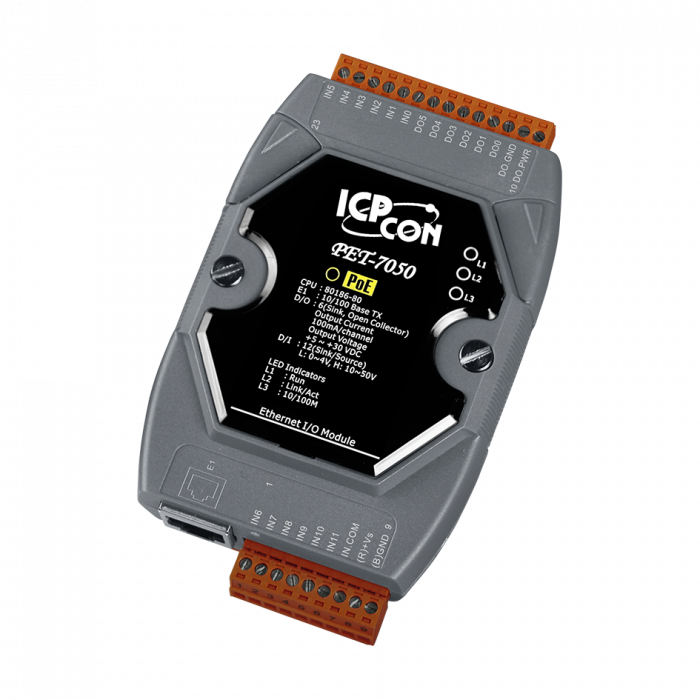

Модуль ICP DAS PET-7050

Модуль ICP DAS PET-7050 представляет собой высокоэффективное решение для систем автоматизации, сочетающее в себе возможности дискретного ввода и вывода с поддержкой технологии Power-over-Ethernet (PoE). Этот модуль идеально подходит для удаленного мониторинга и управления в различных промышленных и коммерческих приложениях, обеспечивая надежную передачу данных и питания по одному кабелю Ethernet.

Разработанный для гибкого и простого развертывания, Модуль ICP DAS PET-7050 оснащен 12 изолированными каналами дискретного ввода, каждый из которых может использоваться как 32-битный счетчик, что значительно расширяет его функциональность для задач подсчета импульсов и мониторинга состояния. Дополнительно, модуль предлагает 6 изолированных каналов дискретного вывода с типом "открытый коллектор" (приемник), позволяя управлять различными исполнительными устройствами. Встроенный веб-сервер и поддержка протоколов Modbus TCP/UDP обеспечивают легкую интеграцию с существующими системами SCADA, HMI и PLC, а также возможность удаленной настройки и мониторинга через стандартный веб-браузер.

Благодаря поддержке стандарта IEEE 802.3af PoE (Class 1), Модуль ICP DAS PET-7050 может получать питание непосредственно через Ethernet-кабель, что упрощает установку и сокращает количество необходимой проводки. Модуль также оборудован функциями безопасности, такими как двойной сторожевой таймер (аппаратный и программный), который обеспечивает стабильную и бесперебойную работу в критически важных условиях. Широкий диапазон рабочих температур и надежная изоляция гарантируют долговечность и стабильность работы в суровых промышленных условиях.

Основные технические характеристики:

Каналы дискретного ввода (DI): 12 изолированных каналов (влажный контакт), каждый с функцией 32-битного счетчика.

Напряжение логической "1" для DI: от +10 до +50 В постоянного тока.

Напряжение логического "0" для DI: от 0 до +4 В постоянного тока.

Входное сопротивление DI: 10 кОм.

Максимальная частота счетчика: 500 Гц.

Каналы дискретного вывода (DO): 6 изолированных каналов, тип "открытый коллектор" (приемник).

Выходное напряжение DO: от +5 до +30 В постоянного тока.

Максимальный выходной ток DO: 100 мА на канал.

Поддержка PoE: IEEE 802.3af (Class 1).

Сетевой интерфейс: 1 x Ethernet 10/100BaseT(X) (разъем RJ45).

Поддерживаемые протоколы: Modbus TCP, Modbus UDP.

Изоляция:

Ввод/вывод к внутренней логике: 2500 В постоянного тока.

Ethernet: 1500 В постоянного тока.

Питание:

Через PoE (IEEE 802.3af).

Дополнительное питание: от +12 до +48 В постоянного тока (клеммная колодка).

Рабочая температура: от -25°C до +75°C.

Тип монтажа: На DIN-рейку, на стену.

Размеры (Ш x В x Г): 72 мм x 123 мм x 35 мм.

Защита от электромагнитных помех (EMS): EFT (IEC 61000-4-4) ±4 кВ, ESD (IEC 61000-4-2) ±4 кВ (контакт) / ±8 кВ (воздух).
