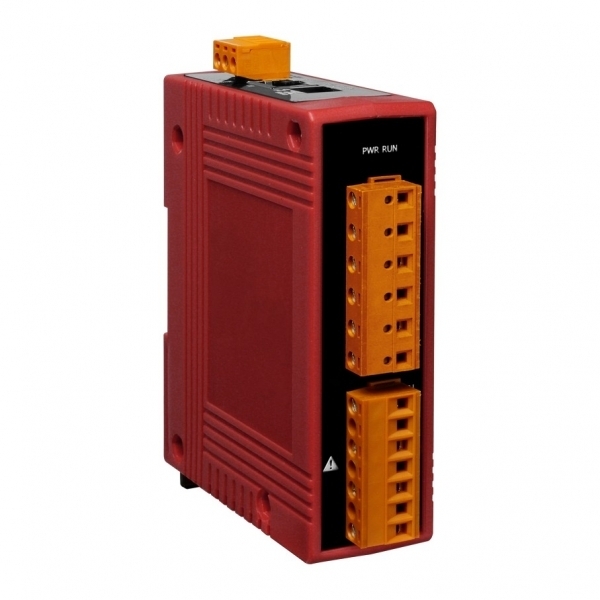

Датчик ICP DAS Modbus RTU (PM-3033)

Датчик ICP DAS Modbus RTU (PM-3033) представляет собой интеллектуальный трехфазный измеритель мощности, разработанный для точного мониторинга и анализа энергопотребления в режиме реального времени. Этот прибор идеально подходит для систем, требующих надежного сбора данных о параметрах электросети, благодаря поддержке протокола Modbus RTU.

Модель PM-3033 позволяет пользователям получать доступ к информации о потреблении электроэнергии, обеспечивая высокую точность измерений. Она поддерживает прямое подключение токовых трансформаторов (CT) со вторичным током 1А или 5А, что упрощает установку и снижает затраты на внедрение, поскольку нет необходимости в специализированных трансформаторах.

Устройство способно измерять различные параметры электросети, включая истинные среднеквадратичные значения напряжения и тока, активную, реактивную и полную мощность, а также коэффициент мощности и частоту. Широкий диапазон входного напряжения от 10 до 500 В переменного тока обеспечивает совместимость с различными мировыми стандартами электросетей.

Основные технические характеристики Датчика ICP DAS Modbus RTU (PM-3033):

• Тип измерения: Трехфазный измеритель мощности
• Поддерживаемые конфигурации проводки: 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
• Диапазон измерения напряжения: От 10 до 500 В переменного тока (AC)
• Тип входного тока: Прямой вход для токовых трансформаторов 1А или 5А
• Частота измерения: 50/60 Гц
• Точность измерения мощности (W): Лучше 0.5% (при PF=1)
• Поддерживаемые протоколы: Modbus RTU (Slave)
• Интерфейсы: RS-485
• Измеряемые параметры: Истинное среднеквадратичное напряжение (Vrms), истинный среднеквадратичный ток (Irms), активная мощность (kW), активная энергия (kWh), полная мощность (kVA), полная энергия (kVAh), реактивная мощность (kVAR), реактивная энергия (kVARh), коэффициент мощности (PF), частота
• Входное напряжение питания: 12 ~ 48 В постоянного тока (DC)
• Потребляемая мощность: 2 Вт
• Рабочая температура: От -20°C до +70°C
• Конструкция корпуса: Пластиковый корпус
• Монтаж: На DIN-рейку
• Габариты (ШxГxВ): 33 мм x 100 мм x 127 мм (приблизительно)
