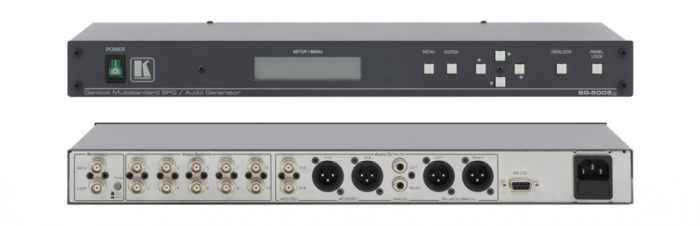

Генератор тестовых сигналов Kramer SG-6005 (45-0090020)

Генератор тестовых сигналов Kramer SG-6005 (45-0090020) — это высококачественное устройство, предназначенное для генерации различных синхронизирующих и тестовых сигналов в профессиональных видео- и аудиосистемах. Несмотря на то, что в исходном названии могло присутствовать слово "коммутатор", его основная функция заключается именно в генерации, а не в матричной коммутации видеопотоков. Устройство идеально подходит для студий, вещательных комплексов и любых сред, где требуется точная синхронизация и калибровка оборудования. [1, 2, 3, 4, 7, 9]

Kramer SG-6005 способен генерировать шесть идентичных сигналов "черного поля" (black burst), композитный видеосигнал цветных полос, сигналы горизонтальной и вертикальной синхронизации, а также балансные и небалансные стереофонические аудиосигналы с частотой 1 кГц. Устройство поддерживает функцию внешней синхронизации (генлок) от внешнего видеоисточника, что обеспечивает высокую стабильность и точность синхронизации всей системы. [1, 3, 4, 9] Управление прибором осуществляется как с передней панели, так и удаленно через интерфейс RS-232, предоставляя гибкость в настройке и интеграции. [1, 2, 3, 4, 9]

Основные особенности Kramer SG-6005 включают возможность выбора из 13 тестовых шаблонов цветных полос, регулировку фазы поднесущей/синхроимпульса, а также регулируемую задержку горизонтальной и вертикальной синхронизации и задержку сигнала "черного поля" относительно генлока. [1, 3, 4, 9] Компактный дизайн в стандартном 19-дюймовом форм-факторе (1U) делает его удобным для установки в стойку. [1, 3, 4, 9]

Основные технические характеристики:

• Входы: 1 x генлок видео, петлевой, 1 В (размах)/75 Ом, на разъемах BNC с переключателем терминирования. [1, 3, 4, 9]
• Выходы:
  • 6 x сигналов "черного поля", 0.3 В (размах)/75 Ом (синхронизация). [1, 3, 4, 9]
  • 1 x выход цветных полос, 1 В (размах)/75 Ом. [1, 3, 4, 9]
  • 2 x 1 кГц, +4 дБм/47 Ом аудиовыхода на разъемах XLR (балансные). [1, 3, 4, 9]
  • 2 x 1 кГц, 1 В (размах)/100 Ом аудиовыхода на разъемах RCA (небалансные). [1, 3, 4, 9]
• Тестовые шаблоны цветных полос: 13 выбираемых шаблонов. [1, 3, 4, 9]
• Погрешность фазы: 1 градус. [1, 3, 4, 9]
• Отношение сигнал/шум (S/N Ratio): 73 дБ. [1, 3, 4, 9]
• Управление:
  • Передняя панель (сенсорные переключатели). [1, 3, 4, 9]
  • RS-232. [1, 3, 4, 9]
  • Регулировка горизонтальной синхронизации: +/- 1/2 строки, шаг 37 нс. [1, 3, 4, 9]
  • Регулировка вертикальной синхронизации: 15.5 строк, шаг 0.5 строки. [1, 3, 4, 9]
  • Регулировка фазы поднесущей/синхроимпульса (SCH control): 360 градусов. [1, 3, 4, 9]
• Генераторы синхронизации: Кварцевые (Sync Oscillator, SC Oscillator). [1, 3, 4, 9]
• Стабильность: 5 ppm. [1, 3, 4, 9]
• Питание: 230 В переменного тока, 50/60 Гц (115 В переменного тока для США), 10 ВА. [1, 3, 4, 9]
• Габариты (ШхГхВ): 19" x 7" x 1U (483 x 178 x 45 мм), для монтажа в стойку. [1, 3, 4, 9]
• Масса: Приблизительно 2.5 кг (5.5 фунтов). [1, 3, 4, 9]
• Аксессуары в комплекте: Кабель питания. [1, 3, 4, 9]
