Плата Axiomtek SHB140DGGA-RC Q170 w/PCIex4 BIOS

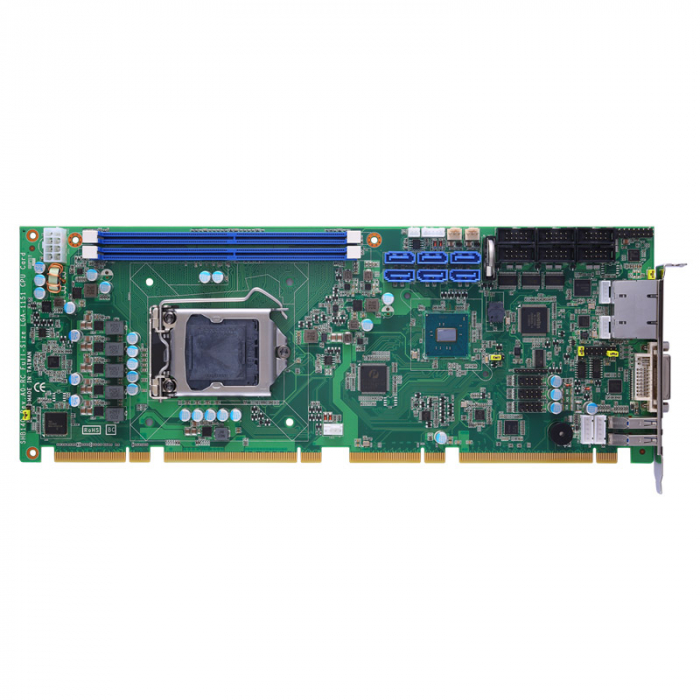

Плата Axiomtek SHB140DGGA-RC Q170 w/PCIex4 BIOS представляет собой полноразмерную процессорную плату стандарта PICMG 1.3, разработанную для создания высокопроизводительных и надежных промышленных систем. Эта плата идеально подходит для приложений, требующих стабильной работы и широких возможностей расширения, таких как машинное зрение, промышленная автоматизация и другие критически важные задачи.

Основой платы Axiomtek SHB140DGGA-RC Q170 w/PCIex4 BIOS является чипсет Intel Q170, обеспечивающий высокую производительность и поддержку современных технологий. Плата совместима с процессорами Intel Core 6-го и 7-го поколений (архитектура Skylake/Kaby Lake) с сокетом LGA1151, что позволяет выбрать оптимальный процессор для конкретных задач.

Для обеспечения достаточного объема оперативной памяти предусмотрено два 288-контактных слота DIMM для установки небуферизованной памяти DDR4 с частотой 2133/2400 МГц, поддерживающей до 32 ГБ. Плата также оснащена шестью портами SATA-600 с поддержкой RAID-массивов уровней 0, 1, 5 и 10 для гибкой организации хранения данных. Интегрированный графический контроллер Intel HD Graphic использует системную память и выводит изображение через интерфейс DVI-I.

Сетевые возможности представлены двумя гигабитными Ethernet-портами на контроллерах Intel I219-LM (с поддержкой Intel AMT 11) и Intel I210-AT, обеспечивающими надежное и высокоскоростное подключение. Для подключения периферийных устройств доступны 2 порта USB 3.0 и 10 портов USB 2.0. Также плата имеет шесть COM-портов, включая пять RS-232 и один RS-232/422/485, что важно для совместимости с различным промышленным оборудованием.

Основные технические характеристики:

• Форм-фактор: PICMG 1.3 Full-size CPU Card
• Сокет процессора: LGA1151
• Поддерживаемые процессоры: Intel Core 6-го и 7-го поколений (Skylake/Kaby Lake)
• Чипсет: Intel Q170
• Оперативная память: 2 x 288-pin DDR4-2133/2400 МГц un-buffered DIMM, до 32 ГБ
• Видеовыходы: 1 x DVI-I
• Сетевые контроллеры: 2 x 10/100/1000 Мбит/с Ethernet (Intel I219-LM с AMT 11, Intel I210-AT)
• SATA-порты: 6 x SATA-600 с поддержкой RAID 0/1/5/10
• USB-порты: 2 x USB 3.0, 10 x USB 2.0
• COM-порты: 5 x RS-232, 1 x RS-232/422/485 (выбор режима программно)
• Слоты расширения: PCIe x4 (для данной модификации)
• BIOS: AMI BIOS
• Рабочая температура: от 0°C до +60°C
• Поддержка Intel AMT: Да (версия 11)
• Поддержка Intel vPro: Да
• Поддержка TPM: Опционально (TPM 2.0)
• Размеры: 338 x 126 мм
