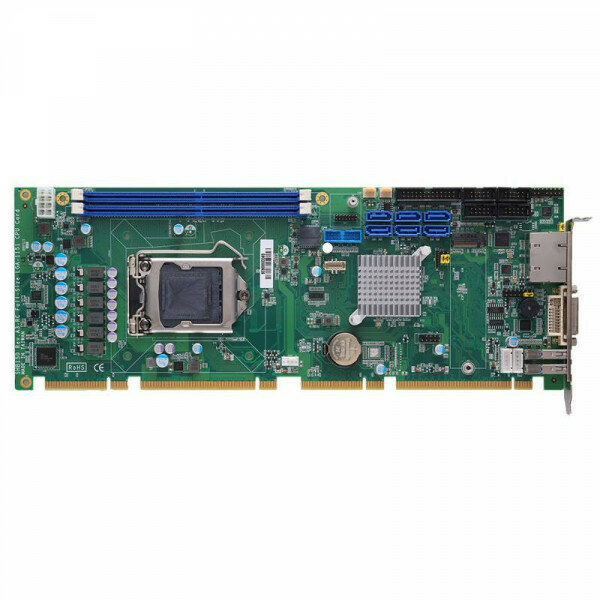

Плата Axiomtek SHB150RDGG-Q370 w/PCIex4 BIOS

Плата Axiomtek SHB150RDGG-Q370 w/PCIex4 BIOS представляет собой высокопроизводительную промышленную процессорную плату формата PICMG 1.3, разработанную для требовательных промышленных приложений и автоматизации. Она обеспечивает надежную работу и широкие возможности расширения благодаря поддержке современных процессоров Intel и богатому набору интерфейсов.

Эта плата оснащена сокетом LGA1151, что позволяет использовать процессоры Intel® Core™ i7/i5/i3 9-го и 8-го поколений, а также Intel® Xeon® E, Pentium® или Celeron® с тепловой мощностью до 95 Вт. В основе Плата Axiomtek SHB150RDGG-Q370 w/PCIex4 BIOS лежит чипсет Intel® Q370, обеспечивающий стабильность и высокую производительность системы.

Плата Axiomtek SHB150RDGG-Q370 w/PCIex4 BIOS поддерживает до 64 ГБ оперативной памяти DDR4 с частотой 2666/2400 МГц, распределенной по двум 288-контактным слотам Long-DIMM. Для хранения данных предусмотрено шесть портов SATA-600 с поддержкой RAID уровней 0, 1, 5 и 10, что обеспечивает гибкость в организации дисковой подсистемы и защиту данных. Также имеется слот M.2 Key M типоразмера 2280 с поддержкой интерфейса PCIe x4 для высокоскоростных твердотельных накопителей.

Сетевые возможности представлены двумя гигабитными портами Ethernet (Intel® I219-LM с поддержкой AMT и Intel® I211-AT), что гарантирует стабильное и быстрое сетевое соединение. Для подключения периферийных устройств доступно множество портов USB, включая 2 порта USB 3.2 Gen2x1, 4 порта USB 3.2 Gen1x1 и 6 портов USB 2.0. Плата также оснащена четырьмя последовательными портами (2 x RS-232 и 2 x RS-232/422/485 с возможностью выбора режима работы), а также одним параллельным портом (LPT).

Видеовыходы включают DVI-I и внутренний разъем DisplayPort++ для подключения дисплеев. Аудиоподсистема представлена HD-кодеком с разъемами для микрофона, линейного входа/выхода и динамиков (с опциональным аудиокомплектом AX93242). Для контроля и управления системой предусмотрен сторожевой таймер с настройкой от 1 до 255 секунд. Плата поддерживает технологии Intel® AMT и vPro, а также опционально TPM 2.0 для повышения безопасности.

Основные технические характеристики:

• Форм-фактор: PICMG 1.3 Full-size процессорная плата
• Поддерживаемые процессоры: Intel® Core™ i7/i5/i3 9-го/8-го поколений, Xeon® E (C246), Pentium®, Celeron® (LGA1151, до 95 Вт)
• Чипсет: Intel® Q370 PCH
• Оперативная память: 2 x 288-pin DDR4 Long-DIMM, до 64 ГБ (2666/2400 МГц)
• Слоты расширения:
  • 1 x M.2 Key M 2280 (PCIe x4)
  • PCIe x4
  • Дополнительные слоты PICMG 1.3: 1 x PCIe x16 Gen3, 1 x PCIe x4 или 4 x PCIe x1 Gen3, 4 x 32-bit PCI bus masters
• Накопители: 6 x SATA-600 (поддержка RAID 0/1/5/10)
• Сетевые контроллеры: 2 x Gigabit Ethernet (Intel® I219-LM с AMT, Intel® I211-AT)
• USB порты: 2 x USB 3.2 Gen2x1, 4 x USB 3.2 Gen1x1, 6 x USB 2.0
• Последовательные порты (COM): 2 x RS-232, 2 x RS-232/422/485
• Видеовыходы: DVI-I, DisplayPort++ (внутренний разъем)
• Аудио: HD Codec (MIC-in/Line-in/Line-out/Speaker-out)
• Параллельный порт: 1 x LPT
• BIOS: AMI UEFI BIOS
• Сторожевой таймер: 225 уровней, 1 до 255 секунд
• Рабочая температура: от 0°C до +60°C
• Размеры: 338 x 126 мм
• Дополнительные функции: Поддержка Intel® AMT и vPro, опционально TPM 2.0
