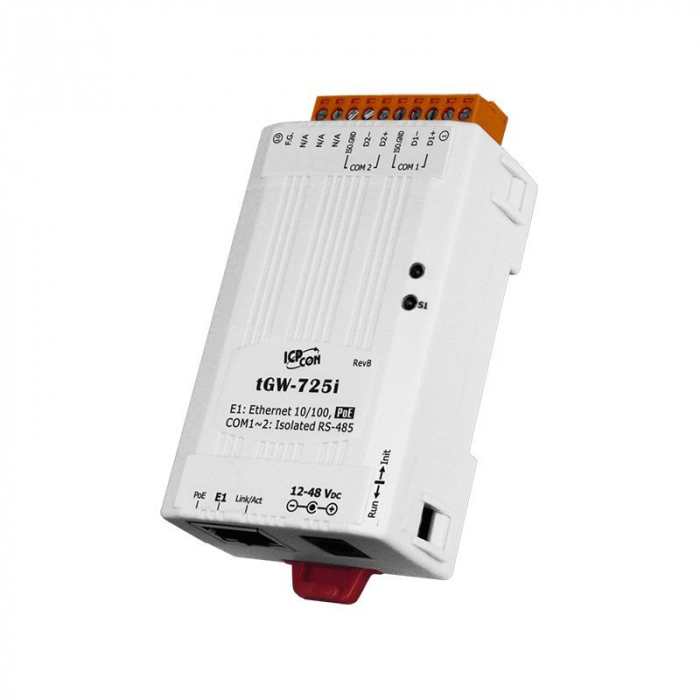

Шлюз ICP DAS tGW-725

Шлюз ICP DAS tGW-725 представляет собой компактное и высокоэффективное решение для преобразования протоколов Modbus TCP в Modbus RTU/ASCII. Это устройство разработано для обеспечения бесшовной связи между устройствами, использующими различные версии протокола Modbus, через сеть Ethernet, устраняя при этом ограничения по длине кабеля, присущие традиционным последовательным соединениям.

Благодаря поддержке Power over Ethernet (PoE) по стандарту IEEE 802.3af (Класс 1), Шлюз ICP DAS tGW-725 может получать питание непосредственно через стандартный кабель Ethernet категории 5 от PoE-коммутатора, что упрощает установку и сокращает количество необходимых кабелей. В случае отсутствия PoE-инфраструктуры, шлюз также поддерживает питание от внешнего адаптера постоянного тока, предлагая гибкие возможности подключения.

Устройство оснащено двумя портами RS-485, что позволяет подключать несколько последовательных устройств Modbus RTU/ASCII к сети Ethernet. Встроенный 32-битный микроконтроллер эффективно обрабатывает сетевой трафик, а функция кэширования запросов (Read-cache) обеспечивает более быстрый отклик Modbus TCP/UDP, повышая стабильность всей системы. Шлюз ICP DAS tGW-725 поддерживает как мастер, так и слейв режимы для протоколов Modbus TCP/UDP и Modbus RTU/ASCII, а также автоматическое управление направлением передачи данных по RS-485.

Конфигурация шлюза осуществляется через встроенный веб-сервер, предоставляющий интуитивно понятный интерфейс для настройки сетевых параметров (статический IP или DHCP) и параметров последовательных портов. Наличие двойного сторожевого таймера (CPU watchdog и host watchdog) гарантирует непрерывную работу устройства даже в сложных условиях, автоматически перезагружая процессор при сбоях или отсутствии связи.

Основные технические характеристики Шлюза ICP DAS tGW-725:

• Процессор: 32-битный ARM/MCU
• Интерфейсы Ethernet: 1 порт RJ-45 10/100 Base-TX с автосогласованием и Auto-MDI/MDIX
• Последовательные порты: 2 x RS-485 (винтовые клеммы)
• Поддерживаемые протоколы: Modbus TCP/UDP (master/slave), Modbus RTU/ASCII (master/slave), TCP, UDP, HTTP, DHCP, BOOTP, TFTP
• Питание: PoE (IEEE 802.3af, Класс 1) или 12-48 В постоянного тока
• Максимальное количество TCP-соединений на последовательный порт: 16
• Рабочая температура: от -25 до 75 °C
• Материал корпуса: Пластик
• Монтаж: На DIN-рейку
• Размеры (Ш x Г x В): 52 мм x 27 мм x 95 мм
• Вес нетто: 0.07 кг
• Соответствие: RoHS
