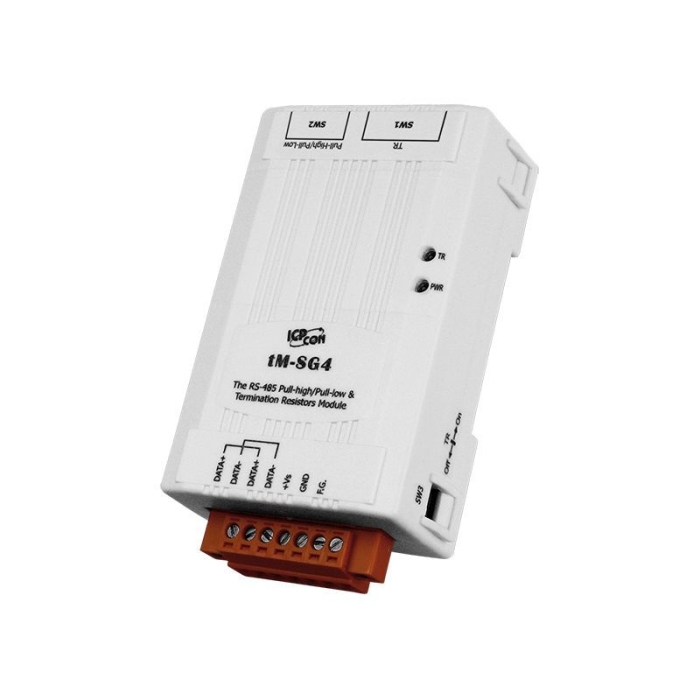

Модуль ICP DAS tM-SG4

Модуль ICP DAS tM-SG4 представляет собой опциональное устройство, разработанное для значительного улучшения качества и стабильности связи в сетях RS-485. Он обеспечивает гибкую настройку сопротивления подтягивающих (pull-high) и стягивающих (pull-low) резисторов, а также терминального резистора, что критически важно для обеспечения целостности сигнала на больших расстояниях и в условиях электромагнитных помех.

Этот модуль позволяет пользователям легко выбирать необходимые значения резисторов благодаря 15-ступенчатому переключателю для терминального резистора, а также переключаемым подтягивающим/стягивающим резисторам. Такая функциональность упрощает процесс согласования импеданса сети RS-485, особенно когда длина кабеля превышает 100 метров, где терминальные резисторы становятся необходимыми для предотвращения отражений сигнала.

Модуль ICP DAS tM-SG4 отличается удобством монтажа на DIN-рейку и оснащен LED-индикатором, который отображает состояние питания и терминации, обеспечивая легкий контроль за его работой. Устройство разработано для работы в широком диапазоне температур, что делает его подходящим для использования в различных промышленных условиях. Соответствие стандарту RoHS подтверждает его экологическую безопасность.

Основные технические характеристики:

• Тип модуля: Резисторный модуль для RS-485
• Функции: Переключаемые подтягивающие/стягивающие резисторы, 15-ступенчатый переключаемый терминальный резистор
• Входное напряжение: 10 ~ 30 В постоянного тока
• Максимальное энергопотребление: 0.5 Вт
• Рабочая температура: От -25 °C до +75 °C
• Конструкция корпуса: Пластиковый корпус
• Монтаж: На DIN-рейку
• Индикация: LED-индикатор питания/терминации
• Размеры (Ш x Г x В): 52 мм x 27 мм x 87 мм
• Соответствие: RoHS
