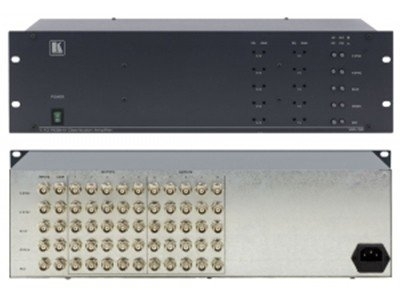

Матричный коммутатор Kramer VP-10

Матричный коммутатор Kramer VP-10 представляет собой высокопроизводительный усилитель-распределитель, разработанный для работы с видеосигналами RGBHV. Это устройство обеспечивает корректную буферизацию и изоляцию сигнала, распределяя его на десять идентичных выходов.

Модель Kramer VP-10 функционирует как усилитель-распределитель 1:10 для сигналов RGBHV, а также может быть использована как пять независимых усилителей-распределителей для композитного видео 1:10. Такая гибкость делает его универсальным решением для различных профессиональных аудио-видео систем. В каждом канале предусмотрено проходное гнездо, что значительно расширяет функциональные возможности устройства. Пользователь может настроить каждый вход как открытый или закрытый с помощью переключателей на передней панели. Для каждого набора выходов доступны регулировки уровня и компенсации АЧХ. Благодаря широкой полосе пропускания, Kramer VP-10 совместим с HDTV и обеспечивает высокое качество передачи сигнала.

Основные технические характеристики Матричного коммутатора Kramer VP-10:

• Тип: Усилитель-распределитель видеосигналов RGBHV.
• Входы: 1 x RGBHV (5 BNC разъемов, аналоговый сигнал 0.7 В пик-пик / 75 Ом, синхронизация H & V TTL или аналогового уровня).
• Выходы: 10 x RGBHV (5 BNC разъемов, аналоговый сигнал 0.7 В пик-пик / 75 Ом, синхронизация H & V).
• Проходной вход: Да.
• Полоса пропускания: 350 МГц (-3 дБ) при полной нагрузке.
• Совместимость с HDTV: Да.
• Дифференциальное усиление: 0.12 %.
• Дифференциальная фаза: 0.15 °.
• Отношение сигнал/шум: 71 дБ.
• K-фактор: менее 0.05 %.
• Перекрестные помехи (CROSSTALK): -65 дБ.
• Регулировки: Уровень (от -1.4 до +1.7 дБ), компенсация АЧХ (от 0 до 2.3 дБ на 5 МГц).
• Питание: ~230 В, 50/60 Гц.
• Потребляемая мощность: до 7 ВА.
• Габариты (ШxГxВ): 483 x 178 x 135 мм. (Также встречается 482x134x179mm.)
• Вес: 6 кг.
• Форм-фактор: Стандартный 19-дюймовый рэковый корпус, высота 3U.
