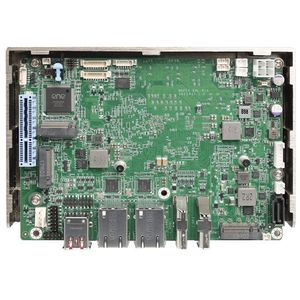

Процессорная плата IEI  WAFER-EHL2-J6412C

Процессорная плата IEI WAFER-EHL2-J6412C представляет собой высокоинтегрированное решение в компактном форм-факторе 3.5" SBC (Single Board Computer), разработанное для широкого спектра встраиваемых и промышленных приложений. Эта плата обеспечивает высокую производительность и энергоэффективность благодаря использованию современного процессора Intel® Celeron® J6412, что делает ее идеальным выбором для систем, требующих надежности и стабильной работы в различных условиях.

Процессорная плата IEI WAFER-EHL2-J6412C оснащена встроенным процессором Intel® Celeron® J6412 SoC, который предлагает четыре ядра и четыре потока с базовой частотой 2.0 ГГц и возможностью повышения до 2.6 ГГц в режиме Turbo. Интегрированная оперативная память LPDDR4x объемом 8 ГБ, работающая на частоте 3200 МГц, обеспечивает высокую пропускную способность и позволяет эффективно справляться с ресурсоемкими задачами. Плата поддерживает до 16 ГБ оперативной памяти.

Данная процессорная плата предлагает широкие возможности подключения и расширения. Она оснащена двумя портами 2.5 Gigabit Ethernet на контроллерах Intel® I225V/I226V, что гарантирует высокоскоростную и надежную сетевую связь. Для подключения дисплеев предусмотрены выходы HDMI™ и DisplayPort, а также специализированный слот iDPM 3040 для модулей IEI eDP/LVDS/VGA, обеспечивая гибкость в конфигурации мультимедийных систем. Богатый набор интерфейсов ввода/вывода включает USB 3.2 Gen 2 для высокоскоростной передачи данных, несколько портов USB 2.0, а также шесть COM-портов (включая RS-232 и RS-232/422/485) для подключения периферийных устройств и промышленного оборудования. Для хранения данных предусмотрен порт SATA 6 Гбит/с и два слота M.2 (A Key для Wi-Fi/BT и B Key с держателем SIM для накопителей). Наличие слота PCIe x4 (Gen3 x2) расширяет возможности интеграции дополнительных карт расширения.

Основные технические характеристики:

• Форм-фактор: 3.5" SBC (Single Board Computer)
• Процессор: Встроенный Intel® Celeron® J6412 SoC (четыре ядра, четыре потока)
  • Базовая частота: 2.0 ГГц
  • Максимальная частота в режиме Turbo: до 2.6 ГГц
  • Кэш: 1.5 МБ
  • Расчетная тепловая мощность (TDP): 10 Вт
• Оперативная память:
  • Встроенная: 8 ГБ LPDDR4x 3200 МГц
  • Максимальный объем: до 16 ГБ
• Видеовыходы:
  • 1 x HDMI™ (до 4096 x 2160 @30 Гц)
  • 1 x DisplayPort (DP) (до 4096 x 2160 @60 Гц)
  • 1 x iDPM 3040 слот (для модулей IEI eDP/LVDS/VGA)
• Сетевые интерфейсы:
  • 2 x 2.5 Gigabit Ethernet (контроллеры Intel® I225V/I226V)
• USB-порты:
  • 2 x USB 3.2 Gen 2 (внешние, 10 Гбит/с)
  • 4 x USB 2.0 (внутренние, через пин-заголовок)
• Хранение данных:
  • 1 x SATA 6 Гбит/с (с разъемом питания 5В)
  • 1 x M.2 A Key (2230) для Wi-Fi и Bluetooth (PCIe Gen3 x1/USB 2.0)
  • 1 x M.2 B Key (3042/2242) с держателем SIM (PCIe Gen3 x2/USB 2.0)
• Последовательные порты (COM):
  • Всего 6 COM-портов
  • 4 x RS-232 (внутренние)
  • 2 x RS-232/422/485 (внутренние)
• Аудио: iAUDIO (поддержка аудиомодуля IEI AC-KIT-888S)
• Слоты расширения:
  • 1 x PCIe x4 (сигнал PCIe Gen3 x2)
• Цифровой ввод/вывод: 1 x DIO (12-бит)
• Питание: +12В DC вход (режим AT/ATX)
• Рабочая температура: 0°C ~ 60°C
• Размеры: 146 мм x 102 мм
