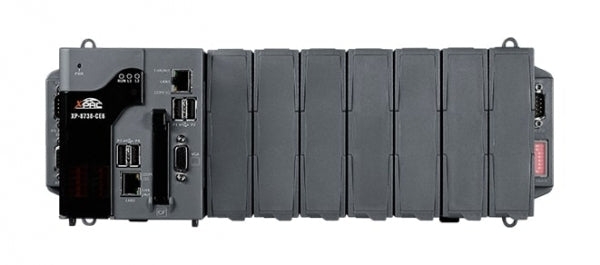

Контроллер ICP DAS XP-8738-CE6

Контроллер ICP DAS XP-8738-CE6 представляет собой высокопроизводительный программируемый автоматизированный контроллер (PAC), разработанный для решения сложных задач промышленной автоматизации. Устройство сочетает в себе надежность ПЛК и гибкость ПК, работая под управлением операционной системы Windows CE 6.0. Это обеспечивает жесткую работу в реальном времени и возможность использования привычного оконного интерфейса, а также поддержку широкого спектра программного обеспечения для разработки систем управления и человеко-машинного интерфейса (HMI).

Данный контроллер оснащен мощным двухъядерным процессором x86 с тактовой частотой 1.0 ГГц, что гарантирует высокую производительность при выполнении ресурсоемких задач. Контроллер ICP DAS XP-8738-CE6 идеально подходит для создания распределенных систем управления благодаря поддержке различных промышленных протоколов, включая Modbus TCP/IP и Modbus RTU/ASCII, а также протокола DCON. Наличие 7 слотов расширения позволяет интегрировать широкий спектр модулей ввода/вывода серии I-8K и I-87K, обеспечивая гибкость в настройке системы под конкретные нужды проекта.

Контроллер поддерживает среду разработки Win-GRAF, соответствующую международному стандарту IEC 61131-3, что упрощает программирование логики управления с использованием различных языков, таких как Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC), Structured Text (ST) и Instruction List (IL). Кроме того, поддерживается разработка приложений на базе Microsoft Visual Studio 2008 с использованием VB.NET и C#.

Основные технические характеристики:

• Процессор: x86 CPU, 1.0 ГГц, двухъядерный.
• Операционная система: Windows CE 6.0 (многоязычная версия).
• Системная память: 2 ГБ DDR3 SDRAM.
• Встроенная Flash-память: 32 ГБ.
• Энергонезависимая память: 512 КБ MRAM, 16 КБ EEPROM.
• Поддержка карт памяти: CompactFlash (до 32 ГБ, 8 ГБ в комплекте).
• Слоты расширения: 7 слотов для модулей ввода/вывода серии I-8K/I-87K.
• Сетевые интерфейсы: 2 x Gigabit Ethernet (RJ-45) 10/100/1000 Base T(X).
• Последовательные порты: 2 x RS-232, 1 x RS-485, 1 x RS-232/485.
• Порты USB: 4 x USB 2.0.
• Видеовыход: VGA (максимальное разрешение 1024 x 768).
• Поддерживаемые протоколы: Modbus TCP/IP (Master/Slave), Modbus RTU/ASCII (Master/Slave), DCON Protocol.
• Питание: 10 ~ 30 В постоянного тока, с резервными входами питания.
• Потребляемая мощность: 18 Вт.
• Диапазон рабочих температур: от -25 °C до +75 °C.
• Габариты (Ширина): 169 мм.
