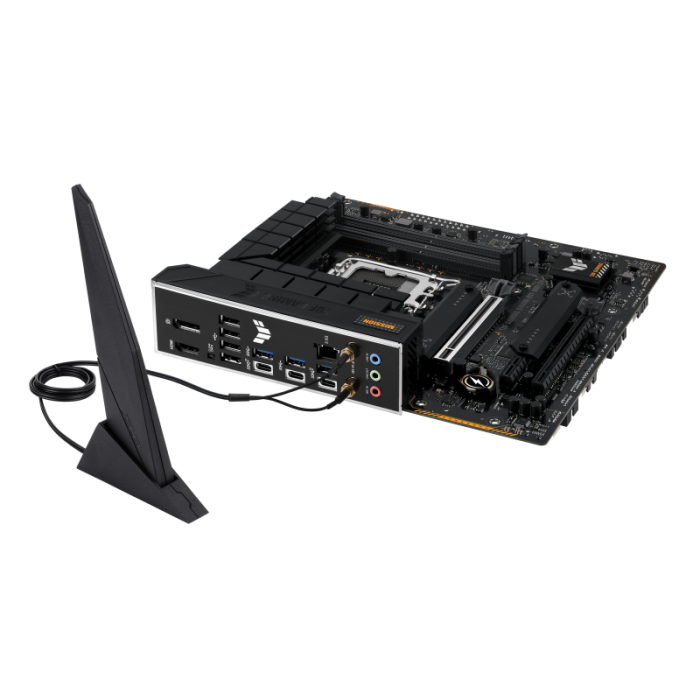

Материнская плата Asus TUF GAMING B760M-BTF WIFI D4 (90MB1E50-M1EAY0)

Материнская плата Asus TUF GAMING B760M-BTF WIFI D4 (90MB1E50-M1EAY0) представляет собой высокопроизводительное решение формата mATX, разработанное для сборки мощных игровых и рабочих станций. Эта модель сочетает в себе надежность, характерную для серии TUF Gaming, с инновационным дизайном BTF (Back To (the) Future), который предусматривает размещение большинства разъемов на обратной стороне платы для максимально аккуратной прокладки кабелей и создания эстетически чистого внешнего вида системы.

Оснащенная сокетом LGA 1700 и чипсетом Intel B760, данная материнская плата поддерживает процессоры Intel Core 12-го, 13-го и 14-го поколений (Alder Lake и Raptor Lake), обеспечивая высокую производительность и эффективность. Поддержка оперативной памяти стандарта DDR4 с четырьмя слотами DIMM позволяет установить до 128 ГБ ОЗУ, работающей на частотах до 5333+ МГц в режиме разгона, что гарантирует быструю и плавную работу приложений и игр.

Для расширения функциональности Asus TUF GAMING B760M-BTF WIFI D4 (90MB1E50-M1EAY0) предлагает слот PCI Express 5.0 x16 для новейших видеокарт, а также два дополнительных слота PCI Express 4.0 (один x16 в режиме x4 и один x1). Три слота M.2 обеспечивают возможность подключения высокоскоростных твердотельных накопителей, при этом один из слотов M.2_3 разделяет пропускную способность с PCIEX16(G4). Система питания выполнена по схеме 12+1 фаз DrMOS, что обеспечивает стабильное и эффективное энергоснабжение процессора даже при высоких нагрузках. Эффективное пассивное охлаждение VRM и слотов M.2 способствует поддержанию оптимальной температуры компонентов.

Материнская плата оснащена интегрированным сетевым контроллером Realtek 2.5 Gigabit Ethernet для высокоскоростного проводного подключения, а также модулем Intel Wi-Fi 6 (802.11ax) и Bluetooth 5.2 для стабильной беспроводной связи. На задней панели доступны разнообразные порты, включая USB 3.2 Gen 2x2 Type-C, USB 3.2 Gen 2 Type-A и Type-C, USB 3.2 Gen 1 Type-A и Type-C, а также USB 2.0 Type-A. Видеовыходы HDMI и DisplayPort позволяют подключать современные мониторы. Звуковая подсистема на базе Realtek обеспечивает 8-канальное (7.1) аудио. Уникальный дизайн BTF требует использования совместимых корпусов, которые поддерживают расположение разъемов на обратной стороне платы.

Основные технические характеристики:

• Форм-фактор: mATX (Micro-ATX)
• Сокет: LGA 1700
• Чипсет: Intel B760
• Поддерживаемые процессоры: Intel Core 12-го, 13-го и 14-го поколений (Alder Lake, Raptor Lake)
• Тип оперативной памяти: DDR4
• Количество слотов памяти: 4 x DIMM
• Максимальный объем памяти: 128 ГБ
• Частота памяти: до 5333+ МГц (OC)
• Слоты расширения:
  • 1 x PCI Express 5.0 x16
  • 1 x PCI Express 4.0 x16 (макс. в режиме x4)
  • 1 x PCI Express 4.0 x1
• Слоты M.2: 3 x M.2 (PCI-E)
• Порты SATA: 4 x SATA-III (6 Гбит/с)
• Сетевой контроллер: Realtek 2.5 Gigabit Ethernet (2.5 Гбит/с)
• Беспроводные интерфейсы: Wi-Fi 6 (802.11ax), Bluetooth 5.2
• Видеовыходы: HDMI, DisplayPort
• Разъемы на задней панели:
  • 1 x USB 3.2 Gen 2x2 Type-C
  • 1 x USB 3.2 Gen 2 Type-A
  • 1 x USB 3.2 Gen 2 Type-C
  • 2 x USB 3.2 Gen 1 Type-A
  • 1 x USB 3.2 Gen 1 Type-C
  • 4 x USB 2.0 Type-A
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x RJ-45 (LAN)
  • Аудиоразъемы
• Внутренние разъемы USB:
  • 1 x USB 3.2 Gen 2 Type-C header (поддержка 1 порта)
  • 1 x USB 3.2 Gen 1 header (поддержка 2 портов)
  • 2 x USB 2.0 headers (поддержка 4 портов)
• Аудио: 8-канальный (7.1) Realtek Audio
• Особенности: BTF (Back To (the) Future) дизайн с разъемами на обратной стороне платы
