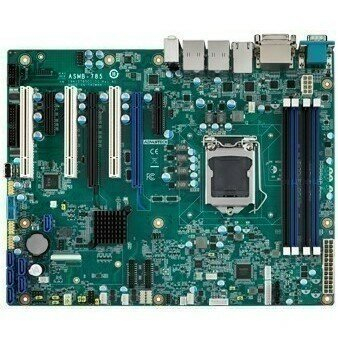

Материнская плата Advantech ASMB-785G4-00A1E

Материнская плата Advantech ASMB-785G4-00A1E представляет собой высокопроизводительное решение формата ATX, разработанное для серверных систем и промышленных приложений. Эта плата обеспечивает надежную основу для построения мощных вычислительных комплексов, поддерживая широкий спектр современных процессоров и обладая обширными возможностями расширения.

Данная модель оптимизирована для работы с процессорами Intel Xeon E3-1200 v5/v6 и Intel Core i7/i5/i3 6-го и 7-го поколений, использующими сокет LGA1151. Она оснащена четырьмя слотами DDR4 DIMM, что позволяет устанавливать до 64 ГБ оперативной памяти с поддержкой ECC и Non-ECC UDIMM, работающей на частотах до 2400 МГц. Это обеспечивает высокую пропускную способность и стабильность работы системы, что критически важно для серверных задач и требовательных промышленных сред.

Материнская плата Advantech ASMB-785G4-00A1E предлагает богатые возможности для подключения периферийных устройств и карт расширения. Она включает два слота PCIe x16 (с возможностью конфигурации как один x16 или два x8), два слота PCIe x4 и три слота PCI, что позволяет интегрировать различные специализированные контроллеры и видеокарты. Для вывода изображения предусмотрены порты VGA и два DVI-D. Плата также оснащена шестью портами SATA III (6 Гбит/с) с поддержкой RAID-массивов уровней 0, 1, 5 и 10 для организации надежной подсистемы хранения данных. Сетевые возможности представлены четырьмя гигабитными портами Ethernet, обеспечивающими высокоскоростное и стабильное подключение к сети. Для подключения различных устройств доступны до 9 портов USB (включая USB 2.0 и USB 3.0/3.1 Gen1) и до 10 COM-портов (включая RS-232, RS-422/485), что делает ее идеальным выбором для систем, требующих широкой совместимости с устаревшим и современным оборудованием.

Основные технические характеристики:

• Форм-фактор: ATX (304.8 x 244 мм)
• Сокет процессора: LGA1151
• Поддерживаемые процессоры: Intel Xeon E3-1200 v5/v6, Intel Core i7/i5/i3 6-го и 7-го поколений
• Чипсет: Intel C236
• Оперативная память:
  • 4 слота DDR4 DIMM
  • Поддержка ECC/Non-ECC UDIMM
  • Максимальный объем: до 64 ГБ
  • Поддерживаемые частоты: 2400/2133/1866/1600/1333 МГц
• Слоты расширения:
  • 2 x PCIe x16 (Gen 3.0, один x16 или два x8)
  • 2 x PCIe x4
  • 3 x PCI
• Видеовыходы:
  • 1 x VGA
  • 2 x DVI-D
• Накопители:
  • 6 x SATA III (6 Гбит/с)
  • Поддержка RAID: 0, 1, 5, 10
• Сетевые контроллеры:
  • 4 x Gigabit Ethernet (Intel I219-LM + 3 x Intel I210-AT)
• Порты USB:
  • 6 x USB 3.0 / 3.1 Gen1
  • 3 x USB 2.0
  • (Общее количество до 9-13 портов)
• COM-порты:
  • До 10 портов (включая RS-232, RS-422/485)
  • 5 x RS-232 (внутренние)
  • 1 x RS-232 (внешний)
• Аудио: Realtek ALC892
• Рабочая температура: от 0 до 60 °C
