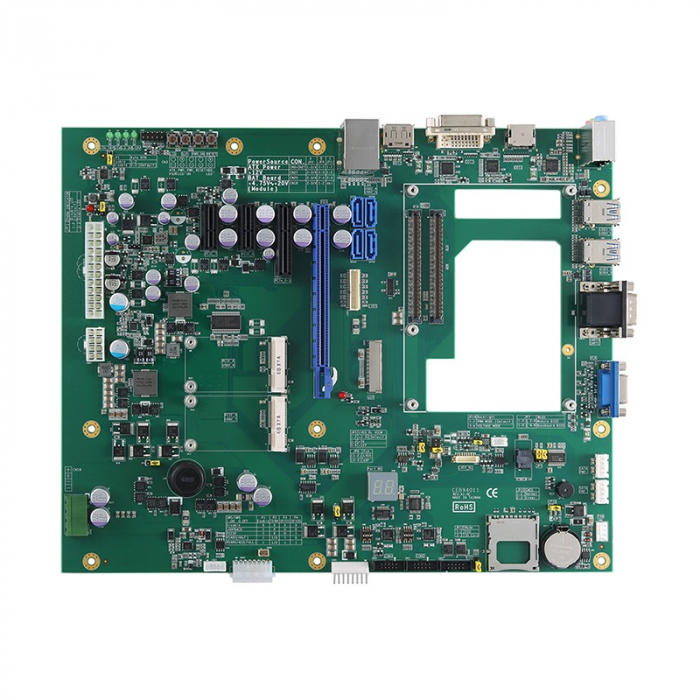

Плата Axiomtek CEB94011

Плата Axiomtek CEB94011 представляет собой базовую плату разработки, предназначенную для установки процессорных модулей стандарта COM Express Type-6. Эта плата служит универсальной платформой для оценки и разработки решений на базе модулей COM Express, предлагая широкий спектр интерфейсов и возможностей расширения.

Плата Axiomtek CEB94011 оснащена разнообразными видеовыходами, включая HDMI, VGA, DisplayPort, DVI-D, LVDS и eDP, что обеспечивает гибкость подключения к различным дисплеям. Для сетевого взаимодействия предусмотрен один порт Gigabit LAN, гарантирующий высокоскоростное и стабильное подключение. Плата поддерживает множество периферийных устройств благодаря наличию четырех портов SATA для накопителей, слота для SD-карты, а также шести портов USB (четыре из которых USB 3.0 и два USB 2.0).

Для расширения функциональности Плата Axiomtek CEB94011 предлагает несколько слотов PCI Express: один PCIe x16, один PCIe x4 и два PCIe x1, а также два слота PCI Express Mini Card. Встроенная аудиосистема поддерживает Line-in, Line-out и Mic-in. Дополнительно плата включает два последовательных порта RS-232, 4-канальный дискретный ввод/вывод (GPIO) и функцию Port 80 для отладки, что делает ее удобным инструментом для разработчиков.

Основные технические характеристики Платы Axiomtek CEB94011:

• Совместимость с процессорными модулями: COM Express Type-6
• Видеоинтерфейсы: HDMI, VGA, DisplayPort (DP), DVI-D, LVDS, eDP
• Сетевой интерфейс: 1 x Gigabit LAN (RJ-45)
• Накопители: 4 x SATA-600, 1 x слот для SD-карты
• Порты USB: 4 x USB 3.0, 2 x USB 2.0 (всего 6 портов)
• Последовательные порты: 2 x RS-232
• Слоты расширения:
  • 1 x PCI Express x16
  • 1 x PCI Express x4
  • 2 x PCI Express x1
  • 2 x PCI Express Mini Card
• Аудио: HD Audio (Line-in, Line-out, Mic-in)
• Дискретный ввод/вывод (GPIO): 4 входа / 4 выхода
• Дополнительные функции: Поддержка Smart Battery, Port 80 display для отладки
• Габаритные размеры: 244 x 291 мм
