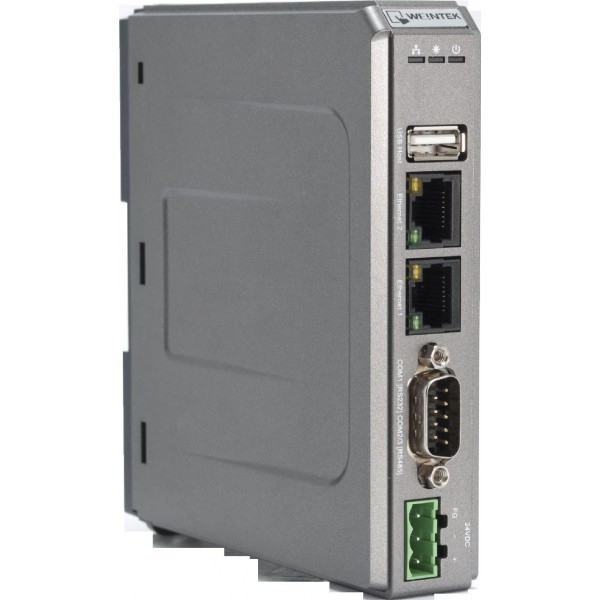

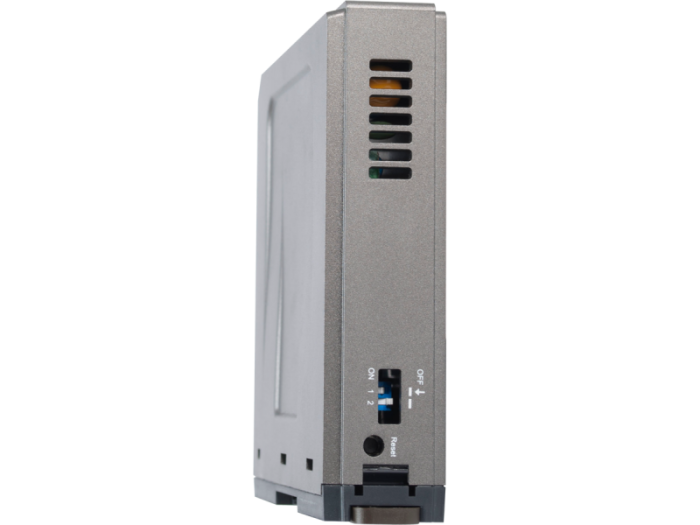

Интерфейс Weintek cMT-SVR-100

Интерфейс Weintek cMT-SVR-100 представляет собой безэкранный облачный человеко-машинный интерфейс (HMI), разработанный для эффективного мониторинга и управления промышленными процессами. Это устройство позволяет осуществлять удаленный доступ, сбор данных и управление системами автоматизации через приложение cMT Viewer, доступное для персональных компьютеров, планшетов и мобильных телефонов.

Данный интерфейс является частью концепции Cloud HMI, которая разделяет функции сервера и отображения, обеспечивая гибкость и масштабируемость системы. Он идеально подходит для приложений, где требуется централизованное управление и визуализация данных без необходимости наличия встроенного дисплея на самом устройстве.

Интерфейс Weintek cMT-SVR-100 оснащен мощным процессором ARM Cortex A8 с тактовой частотой 600 МГц, что обеспечивает высокую производительность для обработки данных. Устройство имеет 256 МБ оперативной памяти (ОЗУ) и 256 МБ встроенной Flash-памяти для хранения проектов и данных. Поддерживается расширение памяти с помощью SD-карты (SD/SDHC).

Для подключения к сети и другим устройствам Интерфейс Weintek cMT-SVR-100 оборудован двумя портами Gigabit Ethernet (10/100/1000 Base-T), обеспечивающими высокоскоростную передачу данных. Встроенные последовательные порты включают COM1 (RS-232), COM2 (RS-485 2W/4W) и COM3 (RS-485 2W), что гарантирует широкие возможности подключения к различным промышленным контроллерам и устройствам. Также присутствует один порт USB 2.0 (Host) для подключения периферийных устройств.

Устройство поддерживает протокол MPI 187,5К, а также различные версии Modbus (RTU, ASCII, Master, Slave, TCP/IP), OPC UA и MQTT, что делает его совместимым с широким спектром промышленных систем. Для разработки проектов используется бесплатное программное обеспечение EasyBuilderPro. Встроенные часы реального времени (RTC) обеспечивают точное отслеживание времени.

Технические характеристики Интерфейса Weintek cMT-SVR-100:

• Процессор: ARM Cortex A8 600 МГц (32-битный RISC)
• Оперативная память (ОЗУ): 256 МБ
• Встроенная Flash-память: 256 МБ
• Поддерживаемое разрешение проекта: 1024x748 или 768x1004 (портретный режим)
• Часы реального времени (RTC): Встроенные
• Последовательные порты:
  • COM1: RS-232 (2W)
  • COM2: RS-485 (2W/4W)
  • COM3: RS-485 (2W)
• Порты Ethernet: 2 x 10/100/1000 Base-T (Gigabit Ethernet)
• Порт USB: 1 x USB 2.0 Host
• Слот для SD-карты: SD/SDHC
• Поддержка MPI: Да, 187.5K
• Напряжение питания: 24 ±20% VDC
• Потребляемый ток: 230 мА при 24VDC
• Рабочая температура: от -20°C до 55°C
• Температура хранения: от -20°C до 70°C
• Материал корпуса: Пластик
• Степень защиты лицевой панели: IP20
• Габаритные размеры (ШxВxГ): 27 x 130 x 115 мм
• Вес: Приблизительно 0.18 кг
• Крепление: На DIN-рейку (35 мм)
• Программное обеспечение для разработки: EasyBuilderPro
• Удаленный доступ: EasyAccess 2.0 (опционально)
