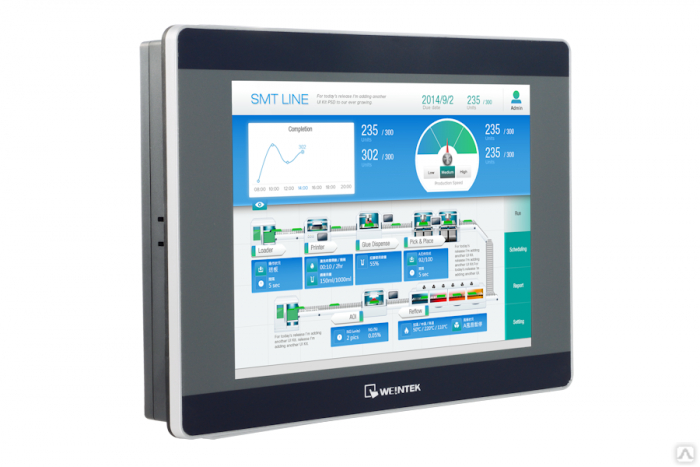

Панель оператора Weintek cMT3092X

Панель оператора Weintek cMT3092X — это высокопроизводительное промышленное устройство человеко-машинного интерфейса (HMI), разработанное для эффективного управления и мониторинга в различных автоматизированных системах. Она сочетает в себе мощные вычислительные возможности, широкий набор коммуникационных интерфейсов и интуитивно понятный сенсорный дисплей, что делает ее идеальным решением для современных промышленных задач.

Оснащенная 9.7-дюймовым TFT LCD сенсорным дисплеем с разрешением 1024x768 пикселей, Панель оператора Weintek cMT3092X обеспечивает четкое и яркое изображение с поддержкой 262 тысяч цветов. Яркость дисплея составляет 350 кд/м², а контрастность — 500:1, что гарантирует отличную читаемость информации в различных условиях освещения. Резистивный 4-проводной сенсорный экран обеспечивает точное и надежное взаимодействие с пользователем.

В основе Панели оператора Weintek cMT3092X лежит мощный четырехъядерный процессор Cortex-A17 RISC с тактовой частотой 1.6 ГГц, что обеспечивает высокую скорость обработки данных и плавную работу приложений. Устройство оснащено 1 ГБ оперативной памяти (RAM) и 4 ГБ встроенной флэш-памяти для хранения операционной системы, проектов и данных. Операционная система основана на проприетарной Linux-based OS.

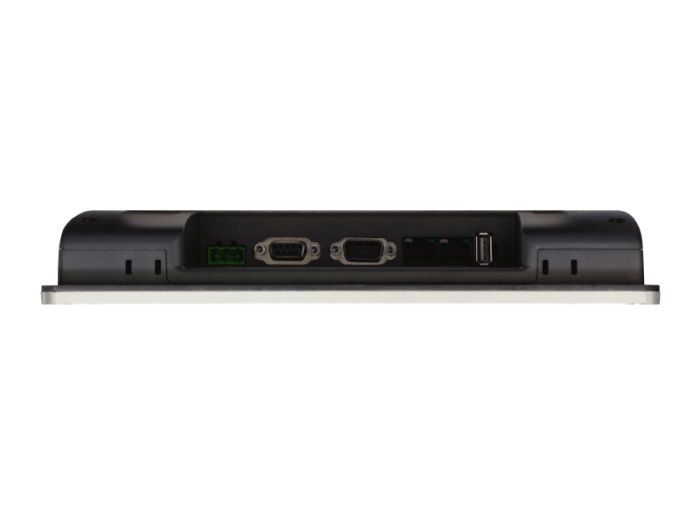

Широкие возможности подключения являются ключевой особенностью данной панели. Она имеет два Ethernet-порта: LAN1 с поддержкой 10/100/1000 Base-T и LAN2 с 10/100 Base-T, что обеспечивает гибкость в сетевой интеграции. Для последовательной связи предусмотрены три COM-порта: COM1 (RS-232), COM2 (RS-485) и COM3 (RS-232/RS-485), а также поддержка шины CAN Bus с протоколом CANopen. Кроме того, панель оборудована одним портом USB 2.0 (Host) и встроенным монодинамиком.

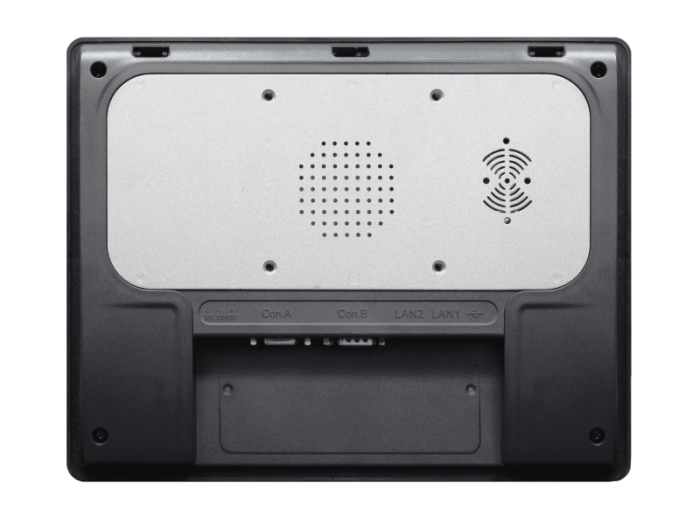

Конструкция Панели оператора Weintek cMT3092X выполнена из прочного пластика, а передняя панель имеет степень защиты IP66/NEMA4, что обеспечивает надежную работу в промышленных условиях, защищая от пыли и водяных струй. Панель поддерживает различные варианты монтажа, включая панельный и VESA 75x75 мм. Рабочий диапазон температур составляет от 0°C до +50°C, а влажность — от 10% до 90% без образования конденсата. Питание осуществляется от источника постоянного тока 24 В ± 20%, с потреблением тока до 1 А.

Для разработки проектов используется программное обеспечение EasyBuilder Pro, а удаленный доступ может быть реализован через EasyAccess 2.0 (опционально). Панель также поддерживает протоколы MPI 187.5K, MQTT и OPC UA, расширяя возможности интеграции в сложные системы автоматизации.

Основные технические характеристики Панели оператора Weintek cMT3092X:

• Дисплей: 9.7" TFT LCD, 1024x768 пикселей, 262K цветов.
• Яркость: 350 кд/м².
• Контрастность: 500:1.
• Тип сенсора: Резистивный, 4-проводной.
• Процессор: Cortex-A17 Quad-core RISC 1.6 ГГц.
• Оперативная память (RAM): 1 ГБ.
• Флэш-память: 4 ГБ.
• Ethernet: LAN1: 10/100/1000 Base-T, LAN2: 10/100 Base-T.
• Последовательные порты: COM1: RS-232, COM2: RS-485, COM3: RS-232/RS-485.
• Шина CAN: Поддержка CANopen.
• USB: 1 x USB 2.0 (Host).
• Аудио: Встроенный монодинамик.
• Питание: 24 В DC ± 20%.
• Потребление тока: 1 А.
• Материал корпуса: Пластик.
• Степень защиты передней панели: IP66 / NEMA4.
• Габаритные размеры: 260.6 x 203.1 x 44.5 мм.
• Вес нетто: 1 кг.
• Рабочая температура: 0°C ~ +50°C.
• Программное обеспечение: EasyBuilder Pro, поддержка EasyAccess 2.0 (опционально), CODESYS (опционально).
