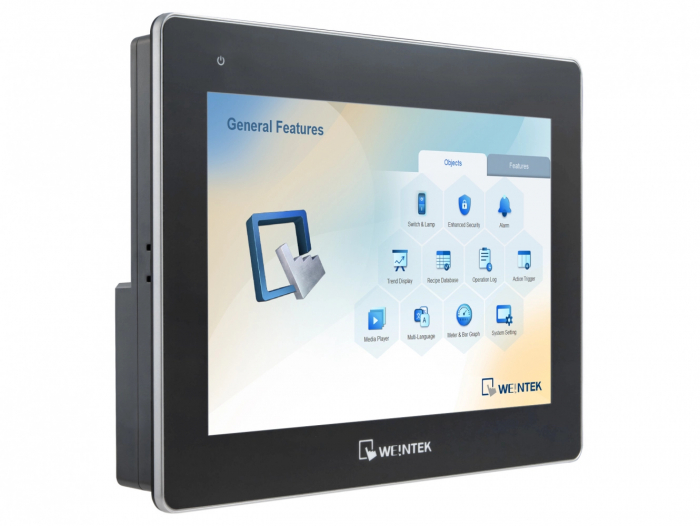

Панель оператора Weintek cMT3108XP

Панель оператора Weintek cMT3108XP представляет собой высокопроизводительное человеко-машинное интерфейсное устройство (HMI), разработанное для эффективного управления и мониторинга промышленных процессов. Эта панель оснащена ярким 10.1-дюймовым WVA LCD-дисплеем с широкими углами обзора, обеспечивающим четкое и насыщенное изображение с 16.7 миллионами цветов. Емкостный сенсорный экран из закаленного стекла с твердостью 7H гарантирует высокую точность отклика и долговечность в условиях промышленной эксплуатации.

Основой Панели оператора Weintek cMT3108XP является мощный четырехъядерный RISC-процессор, который в сочетании с 1 ГБ оперативной памяти и 4 ГБ встроенной Flash-памяти обеспечивает быструю и стабильную работу приложений. Интегрированные часы реального времени (RTC) позволяют точно отслеживать временные метки событий. Безвентиляторная система охлаждения и защитное покрытие печатной платы повышают надежность устройства в агрессивных средах, а встроенная изоляция питания обеспечивает дополнительную безопасность.

Панель обладает широкими возможностями подключения, включая два порта Ethernet (один 10/100/1000 Base-T и один 10/100 Base-T), три COM-порта (RS-232, RS-232/485, RS-422/485) и один порт USB 2.0 Host. Поддержка шины CAN с протоколами CANopen, CAN Bus 2.0A/2.0B и SAE J1939, а также опциональный модуль Wi-Fi (M02) расширяют функциональность панели, позволяя интегрировать ее в различные промышленные сети. Разработка проектов осуществляется в удобной среде EasyBuilder Pro.

Основные технические характеристики Панели оператора Weintek cMT3108XP:

• Дисплей: 10.1" WVA LCD (широкие углы обзора)
• Разрешение: 1280x800 пикселей
• Цветность: 16.7 миллионов цветов (32 бита)
• Яркость: 500 кд/м²
• Контрастность: 800:1
• Тип сенсорного экрана: Емкостный, закаленное стекло (твердость 7H)
• Подсветка: LED, срок службы >50 000 часов
• Процессор: Четырехъядерный RISC
• Оперативная память (RAM): 1 ГБ
• Встроенная Flash-память: 4 ГБ
• Часы реального времени (RTC): Присутствуют
• Порты Ethernet: 1x 10/100/1000 Base-T, 1x 10/100 Base-T
• COM-порты: 3 (RS-232, RS-232/485, RS-422/485)
• Порт USB: 1x USB 2.0 Host
• CAN Bus: Поддержка CANopen, CAN Bus 2.0A/2.0B, SAE J1939
• Wi-Fi: Опционально (через модуль M02)
• Поддержка MPI: 187.5K (через COM2/COM3 RS-485)
• Операционная система: Linux-based OS (проприетарная)
• Среда разработки: EasyBuilder Pro
• Напряжение питания: 24 В постоянного тока (диапазон 20-28 В)
• Потребляемый ток: 700 мА при 24 В постоянного тока
• Степень защиты лицевой панели: IP66, NEMA 4
• Материал корпуса: Пластик
• Охлаждение: Безвентиляторное
• Габаритные размеры (ШxВxГ): 266 x 196 x 42.7 мм
• Вес (нетто): 1.1 кг
• Рабочая температура: От 0 до 55 °C
• Влажность: 10-90% относительной влажности (без конденсации)
• Сертификация: CE, RoHS
