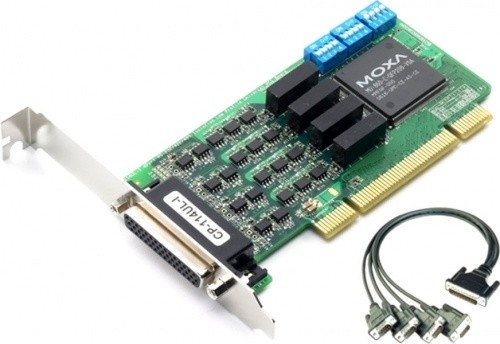

Плата MOXA CP-114UL-I-DB9M

Плата MOXA CP-114UL-I-DB9M представляет собой высокопроизводительную 4-портовую низкопрофильную универсальную плату последовательных интерфейсов Universal PCI, разработанную для промышленных систем автоматизации и сбора данных. Эта плата обеспечивает надежное и защищенное подключение различных устройств благодаря поддержке стандартов RS-232, RS-422 и RS-485, а также наличию гальванической изоляции.

Одной из ключевых особенностей Плата MOXA CP-114UL-I-DB9M является встроенная оптическая изоляция 2 кВ, которая защищает систему от перенапряжений и электрических помех, обеспечивая стабильную работу в сложных промышленных условиях. Низкопрофильный дизайн платы позволяет устанавливать ее в компактные корпуса, а совместимость с 3.3В/5В PCI и PCI-X обеспечивает широкие возможности интеграции с различными компьютерными системами.

Плата оснащена контроллером MU860, совместимым с 16C550C, и имеет 128-байтовый FIFO-буфер для каждого порта, что гарантирует высокую пропускную способность данных — более 700 Кбит/с. В режиме RS-485 плата поддерживает технологию Automatic Data Direction Control (ADDC), упрощающую настройку и позволяющую подключать до 31 устройства в цепочечной конфигурации на расстояние до 1.2 км.

Основные технические характеристики:

• Тип интерфейса: 32-битный Universal PCI (совместимость с 3.3В/5В PCI и PCI-X).
• Количество портов: 4.
• Поддерживаемые стандарты: RS-232, RS-422, RS-485.
• Разъем: В комплекте кабель DB9M, на плате разъем DB44 female.
• Гальваническая изоляция: 2 кВ оптическая/электрическая.
• Скорость передачи данных (бодрейт): От 50 бит/с до 921.6 Кбит/с.
• Буфер FIFO: 128 байт.
• Биты данных: 5, 6, 7, 8.
• Стоповые биты: 1, 1.5, 2.
• Контроль четности: Нет, Чет, Нечет, Пробел, Метка.
• Управление потоком: Отсутствует, RTS/CTS, XON/XOFF.
• Защита от электростатического разряда (ESD): 15 кВ на плате.
• Рабочая температура: От 0 до 55°C.
• Потребляемый ток: 465 мА при 5 В постоянного тока.
• Размеры: 64.4 x 130 мм.
• Поддержка ОС: Windows (различные версии), Linux (различные ядра), UNIX (QNX, SCO OpenServer, UnixWare, Solaris, FreeBSD).
• Среднее время наработки на отказ (MTBF): 114 223 часа.

Плата MOXA CP-114UL-I-DB9M является надежным решением для создания систем сбора данных и управления в промышленных средах, требующих высокой производительности, широкой совместимости и защиты от электрических помех.
