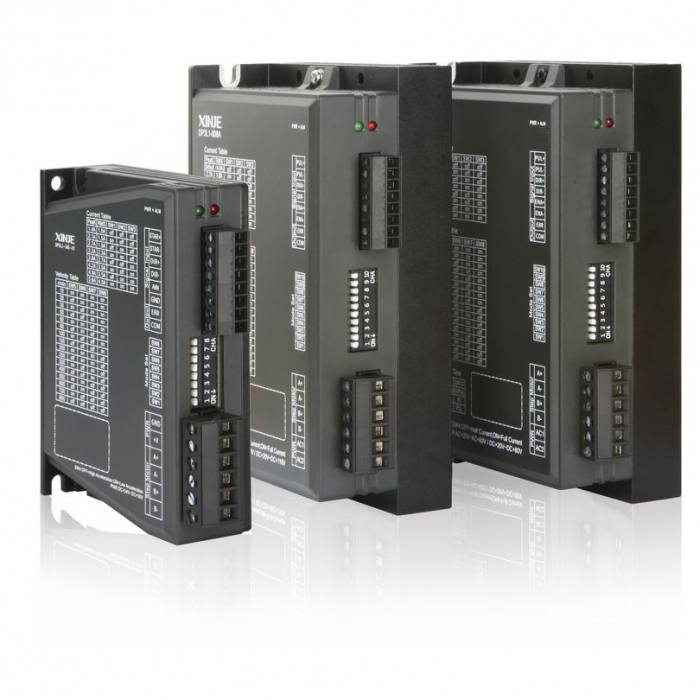

Контроллер Xinje DP3L1-805A

Контроллер Xinje DP3L1-805A представляет собой высокоэффективное решение для управления 2-фазными шаговыми двигателями с разомкнутым контуром.

Этот контроллер обеспечивает точное импульсное управление и поддерживает режим ввода/вывода (IO), что делает его универсальным для различных задач автоматизации. Он способен управлять 2-фазными шаговыми двигателями с 4, 6 или 8 проводами. Контроллер идеально подходит для использования в различном оборудовании, включая пневматические маркировочные машины, этикетировочные машины, плоттеры, небольшие гравировальные станки и другое автоматизированное оборудование. Он оснащен функциями защиты от перегрузки по току, перенапряжения и короткого замыкания, а также имеет защиту от обрыва цепи двигателя или плохого контакта. Контроллер также обладает функцией автоматического снижения тока в режиме ожидания, что способствует уменьшению нагрева двигателя и самого драйвера.

Основные технические характеристики Контроллера Xinje DP3L1-805A:

• Тип управления: Импульсный, разомкнутый контур.
• Количество фаз двигателя: 2 фазы.
• Режимы работы: Импульсный (PUL) и режим ввода/вывода (IO).
• Напряжение питания AC: 20-50 В переменного тока.
• Напряжение питания DC: 20-80 В постоянного тока.
• Максимальный выходной ток (пиковый): 8.4 А. Диапазон регулировки тока составляет от 2.7 А до 8.4 А.
• Частота импульсов: До 150 кГц.
• Напряжение управляющего сигнала: 5 В / 24 В постоянного тока.
• Совместимые двигатели: Шаговые двигатели с фланцем 57/86 мм.
• Функции защиты: От перегрузки по току, перенапряжения, короткого замыкания, обрыва цепи двигателя.
• Охлаждение: Радиаторное.
• Рабочая температура: От 0℃ до 50℃. Максимальная рабочая температура до 60℃.
• Температура хранения: От -20℃ до 65℃.
• Влажность: 40-90% RH (без конденсации).
• Вибрация: Макс. 5.9 м/с².
• Габариты (Д*Ш*В): 150 * 56 * 97.5 мм.
• Автоматическое снижение тока: Снижение тока до 50% от пикового значения при остановке двигателя (через 0.4 секунды после последнего импульса).
