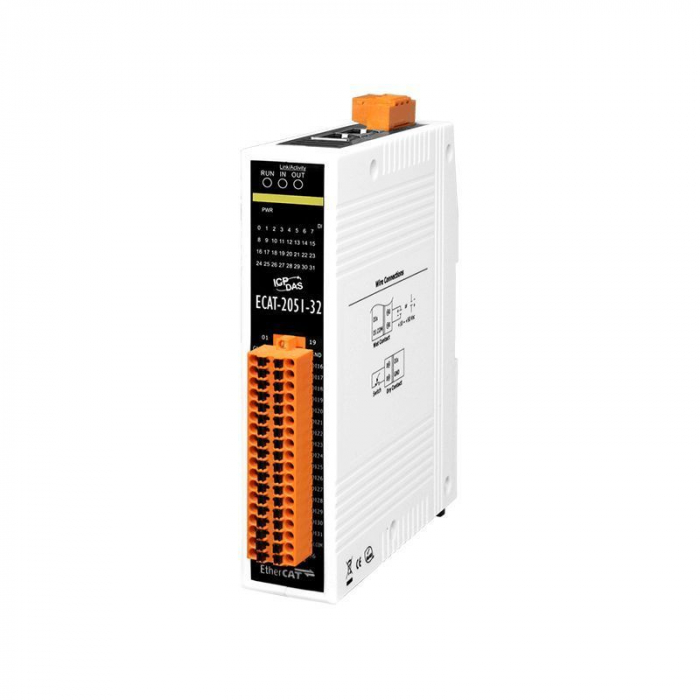

Модуль ICP DAS ECAT-2051-32

Модуль ICP DAS ECAT-2051-32 представляет собой высокоэффективное решение для промышленной автоматизации, обеспечивающее надежный и изолированный дискретный ввод данных. Этот модуль, функционирующий как ведомое устройство EtherCAT, идеально подходит для систем, требующих точного сбора сигналов в сложных промышленных условиях.

Благодаря наличию 32 каналов изолированного дискретного ввода, Модуль ICP DAS ECAT-2051-32 позволяет подключать широкий спектр датчиков и исполнительных устройств, гарантируя при этом защиту от вредных помех и воздействий окружающей среды за счет изоляции входов. Поддержка протокола EtherCAT обеспечивает высокоскоростной обмен данными и гибкость в построении сетевых топологий, таких как "звезда", "линия" или "кольцо", что значительно упрощает монтаж и сокращает затраты на инфраструктуру.

Модуль оснащен двумя портами RJ-45 для шинного интерфейса, поддерживающими подключение по цепочке (daisy chain) на расстояние до 100 метров между станциями, что делает его удобным для масштабируемых систем. Светодиодные индикаторы состояния ввода/вывода предоставляют удобный способ мониторинга работы модуля.

Основные технические характеристики:

Тип модуля: Ведомое устройство EtherCAT (EtherCAT Slave).

Количество каналов дискретного ввода: 32 изолированных канала.

Тип ввода: Сухой контакт (Source) / Влажный контакт (Sink/Source).

Уровень напряжения "ВКЛ." (влажный контакт): +10 В ~ +50 В.

Уровень напряжения "ВЫКЛ." (влажный контакт): До +4 В.

Уровень напряжения "ВКЛ." (сухой контакт): Замыкание на GND.

Уровень напряжения "ВЫКЛ." (сухой контакт): Разомкнут.

Фотоизоляция: 3750 В постоянного тока.

Сетевые интерфейсы: 2 x RJ-45 (Ethernet 10/100 Мбит/с).

Максимальное расстояние между станциями: 100 м (100BASE-TX).

Среда передачи данных: Экранированный кабель Ethernet/EtherCAT (минимум CAT 5).

Время цикла: 1 мс.

Распределенные часы: Да.

Диапазон входного напряжения питания: +10 ~ +30 В постоянного тока.

Максимальное потребление энергии: 4 Вт.

Размеры (Ш x Г x В): 112.2 мм x 31 мм x 140 мм.

Тип монтажа: На DIN-рейку.

Материал корпуса: Пластик.

Рабочая температура: От -25°C до +75°C.

Температура хранения: От -30°C до +80°C.

Относительная влажность: 10 ~ 90% без конденсации.

Защита EMS: ESD (IEC 61000-4-2) ±4 кВ контакт, EFT (IEC 61000-4-4) сигнал: ±1 кВ класс A, питание: ±1 кВ класс A, Surge (IEC 61000-4-5) 1 кВ класс A.

Разъемы: Съемные винтовые клеммы.
