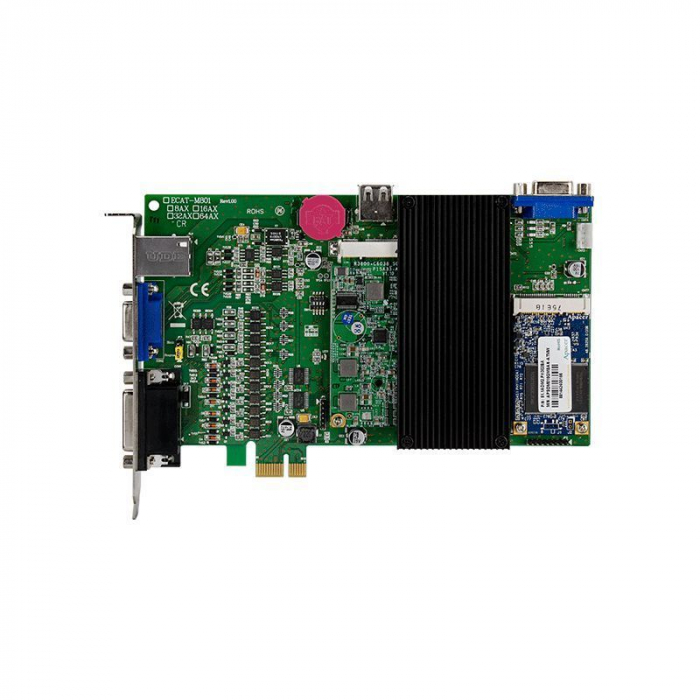

Модуль ICP DAS ECAT-M801-32AX/S

Модуль ICP DAS ECAT-M801-32AX/S представляет собой высокопроизводительный мастер-модуль EtherCAT, разработанный для синхронного управления до 32 осями. Он также оснащен 13-канальным цифровым вводом/выводом и 2-осевым входом для энкодера, что делает его комплексным решением для систем автоматизации и управления движением. В комплект поставки входят плата DN-26 и кабели CA-1515M, CA-2615M для удобства подключения.

Данный модуль является частью семейства EtherCAT (Ethernet for Control Automation Technology) — открытой, высокопроизводительной системы полевой шины, которая расширяет возможности технологии Ethernet до уровня ввода/вывода. Модуль ICP DAS ECAT-M801-32AX/S разработан для работы в качестве мастера EtherCAT, управляя множеством подчиненных устройств. Благодаря встроенному центральному процессору, модуль способен выполнять функции многоосевого управления движением и ввода/вывода, значительно снижая нагрузку на центральный процессор ПК. Он поддерживает гибкую проводку и быструю связь, а также может взаимодействовать с подчиненными устройствами EtherCAT сторонних производителей, поскольку технология EtherCAT является промышленным стандартом.

Ключевые особенности модуля включают синхронизированное управление движением (E-GEAR, E-CAM), поддержку виртуальных осей и многоосевую линейную интерполяцию. Наличие 13 каналов дискретного ввода и 13 каналов дискретного вывода, а также двух интерфейсов энкодера с выходом для сравнения триггера, обеспечивает широкие возможности для различных промышленных задач.

Основные технические характеристики Модуля ICP DAS ECAT-M801-32AX/S:

Интерфейс шины: PCI Express x1.

Порты EtherCAT: 1 x RJ-45.

Количество осей: До 32 осей синхронного управления.

Количество узлов (Slave): До 64.

Среда передачи данных: Экранированный кабель Ethernet (минимум CAT 5e).

Цифровой ввод (DI):

Каналы: 13.

Тип: Мокрый контакт.

Тип (Sink/Source): Sink/Source (NPN/PNP).

Уровень напряжения "ВКЛ": от +19 В до +24 В.

Уровень напряжения "ВЫКЛ": до +11 В.

Изоляция: 3000 В постоянного тока.

Цифровой вывод (DO):

Каналы: 13.

Тип: Открытый коллектор.

Тип (Sink/Source): Sink.

Напряжение нагрузки: +24 В.

Ток нагрузки: 100 мА на канал.

Изоляция: 3000 В переменного тока.

Вход энкодера:

Количество осей: 2.

Тип: Квадратурный, CW/CCW, Импульс/Направление.

Скорость отклика: 1 МГц.

Разрешение: 32-бит.

Выход сравнения триггера: 2 канала.

Разъемы: RJ45 x1, DB-26 (розетка), DB-15 (розетка).

Габариты (Ш x Д x Г): 135 x 192 x 21.5 мм.

Вес: 0.5 кг (брутто).

Условия эксплуатации:

Рабочая температура: от 0°C до +60°C.

Температура хранения: от -20°C до +70°C.

Влажность: от 0% до 90% относительной влажности, без конденсации.

В комплект входят: плата DN-26, кабель CA-1515M и кабель CA-2615M.
