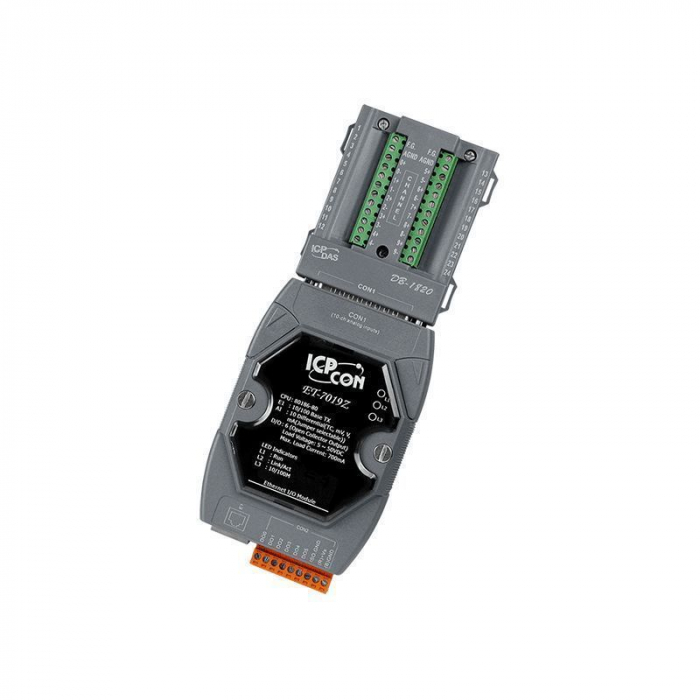

Модуль ICP DAS ET-7019Z/S

Модуль ICP DAS ET-7019Z/S представляет собой универсальное решение для сбора данных и управления в промышленных системах, сочетающее в себе возможности аналогового ввода и дискретного вывода. Этот модуль, разработанный для высокоточных измерений, идеально подходит для автоматизации зданий, фабрик, машиностроения, удаленного мониторинга и испытательного оборудования.

Одной из ключевых особенностей Модуля ICP DAS ET-7019Z/S является его способность к точным измерениям термопар благодаря автоматической компенсации холодного спая для каждого канала, что обеспечивает стабильность выходных данных даже в полевых условиях. Модуль поддерживает как токовый, так и вольтовый ввод, а также позволяет индивидуально настраивать каждый из десяти входных каналов для различных типов аналоговых сигналов. Встроенный веб-сервер и функция Web HMI значительно упрощают настройку, мониторинг и управление вводом/выводом через стандартный веб-браузер, делая удаленное управление таким же простым, как просмотр веб-страниц. Для повышения надежности и безопасности, Модуль ICP DAS ET-7019Z/S оснащен двойным сторожевым таймером, механизмами защиты от электростатического разряда (ESD), электрических быстрых переходных процессов (EFT) и скачков напряжения (Surge), а также поддерживает протоколы Modbus TCP и Modbus UDP для бесшовной интеграции с программным обеспечением SCADA.

Основные технические характеристики:

• Тип модуля: Модуль удаленного ввода/вывода Ethernet на базе Modbus TCP.
• Аналоговые входы:
  • Количество каналов: 10 универсальных (дифференциальных).
  • Разрядность АЦП: 16 бит.
  • Типы входов: Термопара, Напряжение, Ток.
  • Поддерживаемые типы термопар: J, K, T, E, R, S, B, N, C, L, M, L(DIN43710).
  • Диапазоны напряжения: ±1 В, ±2.5 В, ±5 В, ±10 В, ±15 мВ, ±50 мВ, ±100 мВ, ±150 мВ, ±500 мВ (выбираются перемычкой).
  • Диапазоны тока: ±20 мА, 0-20 мА, 4-20 мА (выбираются перемычкой).
  • Точность: ±0.1% от полной шкалы или лучше.
  • Частота выборки: 10 Гц.
  • Защита от перенапряжения: 240 В (среднеквадратичное значение).
  • Обнаружение обрыва термопары: Да.
  • Автоматическая компенсация холодного спая: Да.
• Дискретные выходы:
  • Количество каналов: 6.
  • Тип: Изолированный открытый коллектор (сток/исток, NPN/PNP).
  • Напряжение нагрузки: от +5 до +50 В постоянного тока.
  • Максимальный ток нагрузки: 700 мА на канал.
  • Защита от короткого замыкания: Да.
  • Защита от перегрузки: Да.
• Интерфейсы:
  • Ethernet: 1 порт RJ-45, 10/100 Base-TX с Auto MDI/MDI-X.
  • Разъемы: DB25, Винтовые клеммы.
• Поддерживаемые протоколы: Modbus TCP, Modbus UDP.
• Дополнительные функции:
  • Встроенный веб-сервер: Да.
  • Web HMI: Да.
  • Двойной сторожевой таймер: Да (аппаратный и программный).
  • Безопасность связи: ID, Пароль и IP-фильтр.
  • Включает дочернюю плату DB-1820.
• Питание:
  • Входное напряжение: от +10 до +30 В постоянного тока.
  • Потребляемая мощность: 2.6 Вт (макс.).
• Условия эксплуатации:
  • Рабочая температура: от -25°C до +75°C.
  • Влажность: 10 ~ 90% относительной влажности, без конденсации.
• Защита:
  • Электромагнитная совместимость (EMS): IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge).
• Физические характеристики:
  • Размеры (Ш x Д x В): 72 x 123 x 35 мм.
  • Монтаж: На DIN-рейку.
  • Корпус: Пластиковый.
