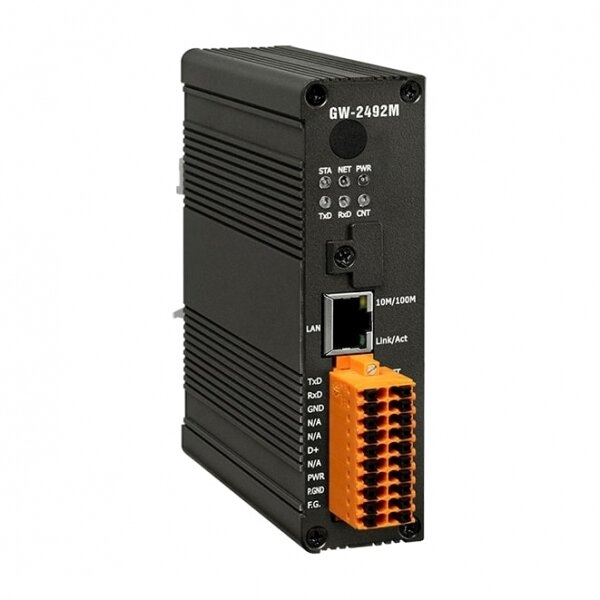

Шлюз ICP DAS GW-2492M

Шлюз ICP DAS GW-2492M представляет собой высокоэффективное сетевое устройство, разработанное для обеспечения бесшовной интеграции между сетями BACnet/IP и Modbus RTU. Этот шлюз функционирует как BACnet/IP сервер, позволяя клиентским BACnet-устройствам получать доступ к устройствам Modbus RTU, выступая в роли Modbus RTU Master. Он является идеальным решением для систем автоматизации зданий, систем отопления, вентиляции и кондиционирования (HVAC), управления освещением и систем контроля доступа, обеспечивая надежный обмен данными между различными протоколами.

Благодаря поддержке протокола BACnet/IP, ICP DAS GW-2492M эффективно ретранслирует и обменивается информацией между устройствами в здании. Шлюз содержит обширный набор объектов BACnet (AI, AO, AV, BI, BO, BV, MSI, MSO, MSV), что обеспечивает гибкость в сопоставлении регистров Modbus RTU с любыми комбинациями объектов BACnet. Поддерживается множество BIBB-блоков (DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B и другие). Все параметры передачи данных легко настраиваются через стандартный веб-браузер, что упрощает процесс конфигурации и управления. Устройство способно обрабатывать до 180 дискретных входов (DI), 180 дискретных выходов (DO), 180 аналоговых входов (AI) и 180 аналоговых выходов (AO) для передачи в объекты BACnet, а также поддерживает до 32 Modbus-модулей.

Основные технические характеристики ICP DAS GW-2492M:

• Тип шлюза: BACnet/IP Server в Modbus RTU Master.
• Сетевые протоколы: BACnet/IP (сервер), Modbus RTU (мастер).
• Интерфейсы:
  • 1 x LAN (Ethernet 10/100Base-TX, RJ-45).
  • 1 x RS-485 (клеммный блок).
• Поддерживаемые объекты BACnet: AI, AO, AV, BI, BO, BV, MSI, MSO, MSV.
• Поддерживаемые регистры Modbus: дискретные входы, катушки, входные регистры, регистры хранения.
• Максимальное количество подключений BACnet/IP: 8.
• Максимальное количество Modbus RTU устройств: 32.
• Скорость передачи данных RS-485: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.
• Формат связи RS-485: N81, N82, O71, O81, E71, E81.
• Питание: 10-30 В постоянного тока (VDC).
• Потребляемая мощность: 5 Вт (при 24 В DC).
• Рабочая температура: от -25°C до +75°C.
• Корпус: Металлический.
• Монтаж: На DIN-рейку.
• Габариты (ШхГхВ): 33 мм x 116 мм x 120 мм.
• Вес: 0.3 кг.
• Сертификация: CE.
